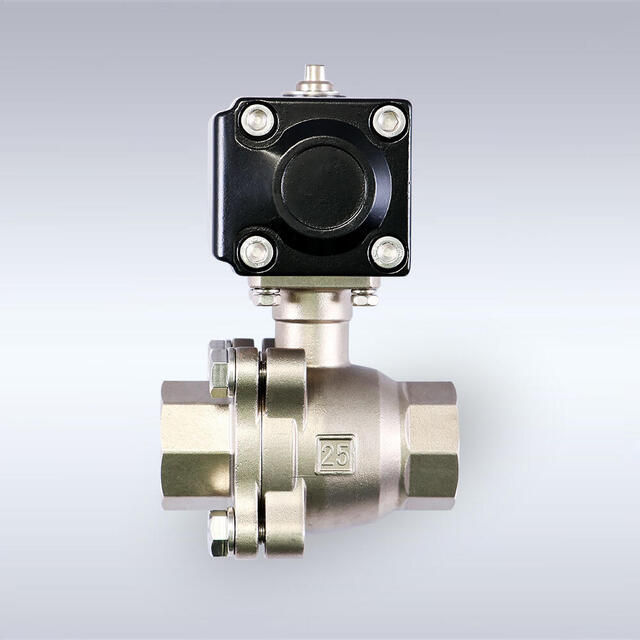

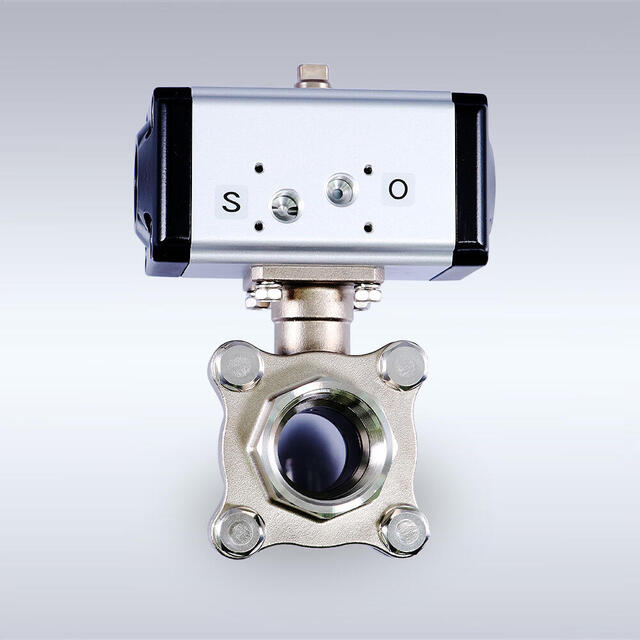

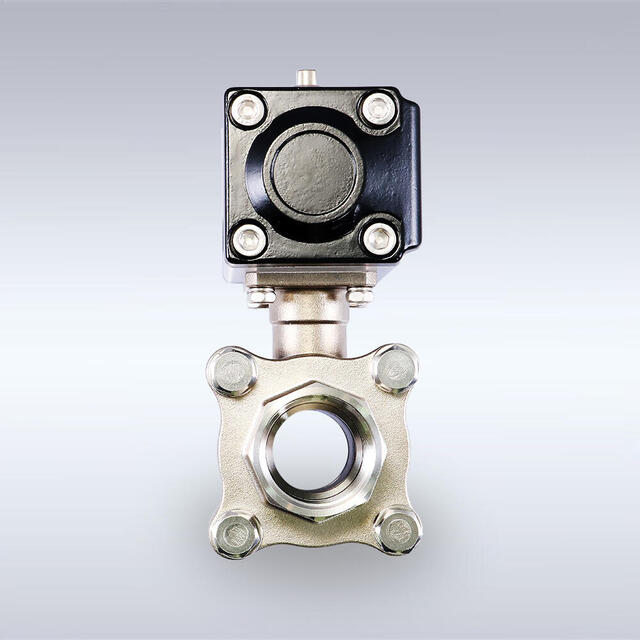

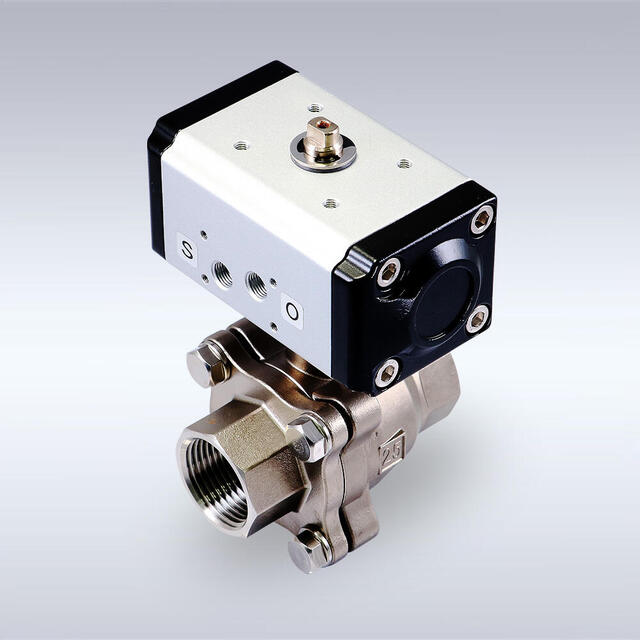

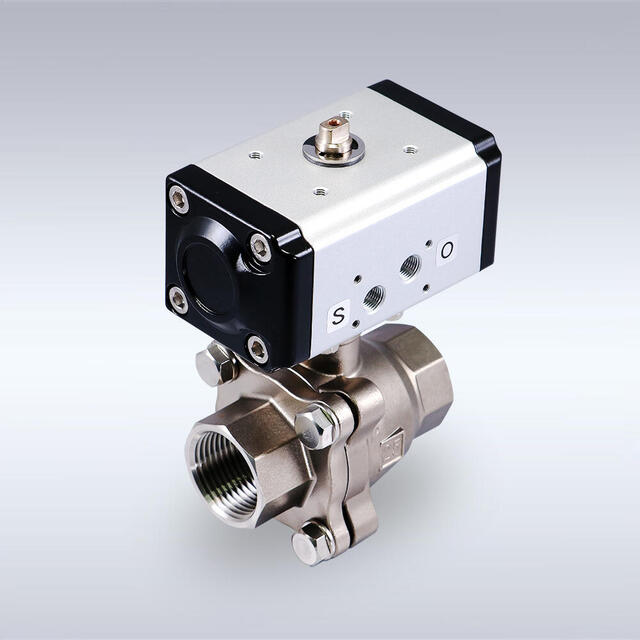

LAS-157型 フルボア相当タイプ ステンレス製 小型空圧自動ボールバルブ(10A~50A)

省スペースで分解可能なフルボア相当モデル

LAS-157型 フルボア相当タイプ ステンレス製 小型空圧自動ボールバルブ(10A~50A)
  • LAS-157型 フルボア相当タイプ ステンレス製 小型空圧自動ボールバルブ(10A~50A)
  • LAS-157型 フルボア相当タイプ ステンレス製 小型空圧自動ボールバルブ(10A~50A)
  • LAS-157型 フルボア相当タイプ ステンレス製 小型空圧自動ボールバルブ(10A~50A)
  • LAS-157型 フルボア相当タイプ ステンレス製 小型空圧自動ボールバルブ(10A~50A)
  • LAS-157型 フルボア相当タイプ ステンレス製 小型空圧自動ボールバルブ(10A~50A)
  • LAS-157型 フルボア相当タイプ ステンレス製 小型空圧自動ボールバルブ(10A~50A)

大流量・フルボア相当のステンレス製小型空圧自動バルブ。フランジ接続のため、分解することでボール等、内部部品の洗浄が可能です(分解組立方法については、手順書をご参照ください)。



また、ラック&ピニオン機構搭載のアルミ製アクチュエータは、高トルクかつ軽量・コンパクトで、向きを90°ごとに回転可能。狭いスペースでの配管や、小型化を求められる装置への搭載に最適です。



なお、本製品をベースとしたオーダーメイド(仕様変更)も、多数の実績があります。

オーダーメイドをお考えの方は、こちらをご参照ください。





【型番】

LAS-157型



【スペック】

呼び径:10A~50A

最高使用圧力:1.96MPa

使用温度範囲:-10℃~+180℃(不凍)

流体:水、油、ガス他




特長

・軽量・コンパクト設計で、狭所配管への設置に最適。

・フランジ接続のため、ボール部等、内部部品の分解洗浄が可能です。

・アクチュエータは、小型かつ高トルク(ラック&ピニオン機構)で、錆びにくく軽量。

・アクチュエータの向きを90°ごとに回転可能。

・空気圧のみで駆動部が作動する複作動式。

・耐食性・耐熱性に優れた、ステンレス鋼(SCS13)を使用。

・ステンレス引抜材(一部押し出し材)による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。

・遊動ボール弁構造を採用。

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・シートは、耐食性・耐久性に優れたPTFEを使用。

・Oリングの材質にフッ素ゴムを採用することで、幅広い条件下での使用を実現。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

使用条件

最高使用圧力 1.96MPa
使用温度範囲 -10℃~+180℃(不凍)
使用流体 水、油、ガス(※)他

※可燃性・毒性・特殊・高圧ガス等危険流体で使用の際はご相談ください。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

※再組立品につきましては、弊社の保証範囲外となりますので予めご了承ください。

部品仕様

※左右にスワイプしてご覧ください

符号 部品名 符号
1 ボディ SCS13
2 エンドキャップ SCS13
3 ボール SUS316
4 シート PTFE(グラスファイバー15%入り)
5 ステム SUS304
6 グランドナット SUS304
7 パッキン ※PTFE(グラスファイバー20%入り)
8 パッキン PTFE(グラスファイバー20%入り)
9 Oリング FPM
10 Oリング FPM
11 ガスケット PTFE
12 六角ボルト SUS304J3
13 スプリングワッシャー SUS304
14 アクチュエータ A6063 T5他
15 ラベル テトロンフィルム(ラミレート加工)
16 ラベル テトロンフィルム(ラミレート加工)
17 スプリングワッシャー+ボルト SUS304N1+SUSXM7
18 ラベル

PE


※25~50RcはPTFEを使用。

※製品改良のため、使用材料・寸法・外観は予告なく変更を行う事がございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください

※アイコンの上で右クリックして「対象をファイルに保存」で保存できます

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
LAS-157-10Rc Rc3/8 10 60

LAS-157-15Rc Rc1/2 13 65
LAS-157-20Rc Rc3/4 19 80
LAS-157-25Rc Rc1 25 90
LAS-157-32Rc Rc1・1/4 32 105
LAS-157-40Rc Rc1・1/2 38 120
LAS-157-50Rc Rc2 51 140
