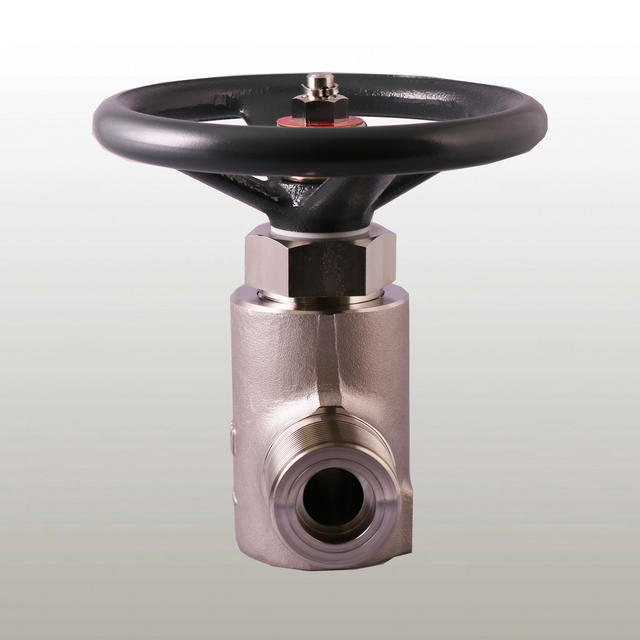

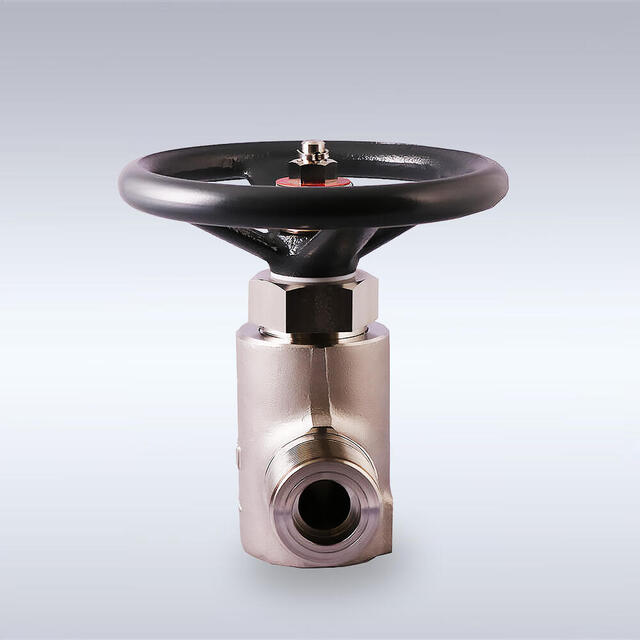

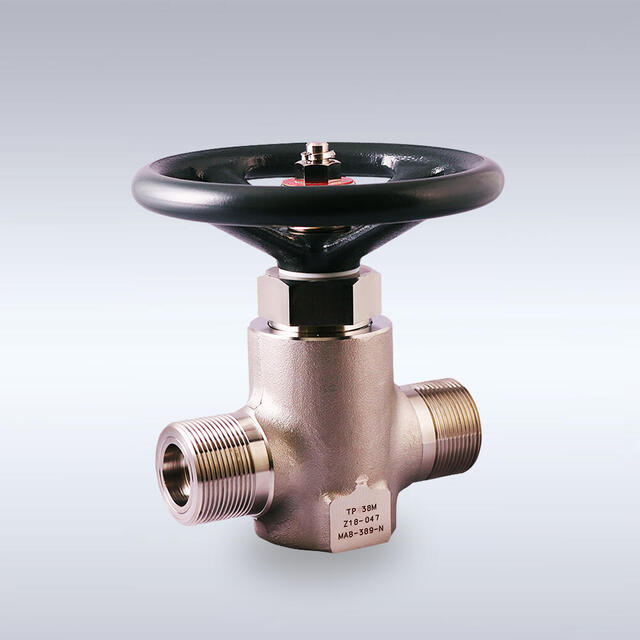

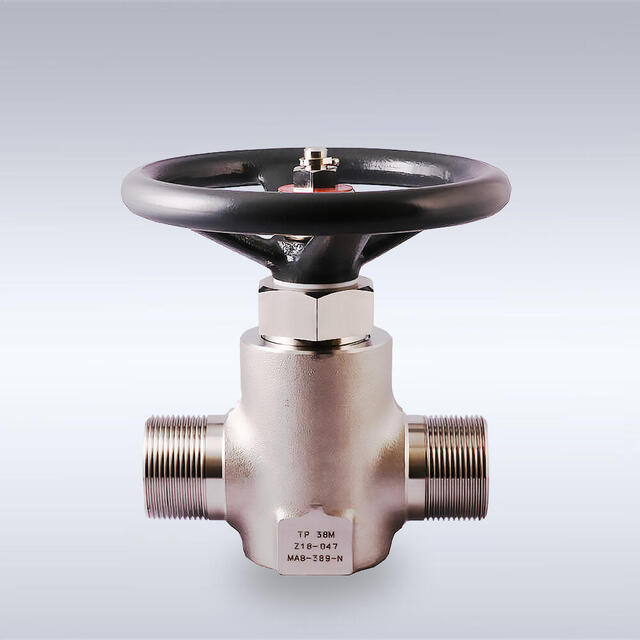

PS-119-R型 高純度ガス配管用 ステンレス製バックシートバルブ(ストレート型、19mm)

シート口径19mmの高純度ガス配管用大型バルブ

PS-119-R型 高純度ガス配管用 ステンレス製バックシートバルブ(ストレート型、19mm)
  • PS-119-R型 高純度ガス配管用 ステンレス製バックシートバルブ(ストレート型、19mm)
  • PS-119-R型 高純度ガス配管用 ステンレス製バックシートバルブ(ストレート型、19mm)
  • PS-119-R型 高純度ガス配管用 ステンレス製バックシートバルブ(ストレート型、19mm)
  • PS-119-R型 高純度ガス配管用 ステンレス製バックシートバルブ(ストレート型、19mm)

ステンレス製。シート口径19mmの高純度ガス配管用大型バルブ。



【型番】

PS-119-R型



【スペック】

シート口径:19mm

接続ネジ:[IN]W44山12 / [OUT]W44山12

常用圧力:17MPa/25MPa

参考CV値:5.5





特長

・高純度ガス配管用ストレート型・バックシートバルブ。

・バルブ本体に耐食性の高いステンレス材を使用。

・常用圧力は17MPa/25MPaを選択可能。

・大臣認定品(最高使用圧25MPa)もラインナップ。

接続配管外径表

※左右にスワイプしてご覧ください

W44(Aタイプ)差込み
真鍮 設計圧力 SUS 設計圧力
20 24.5MPa 20 24.5MPa
21.7 24.5MPa 21.7 24.5MPa
22 24.5MPa 22 24.5MPa
25 24.5MPa 25 24.5MPa
25.4 16.2MPa 25.4 24.5MPa
27.2 16.2MPa 27.2 24.5MPa
28 16.2MPa 28 24.5MPa


W44(Cタイプ)差込み
真鍮 設計圧力 SUS 設計圧力
27.2 24.5MPa 27.2 24.5MPa
28 24.5MPa 30 24.5MPa
30 16.2MPa 32 24.5MPa
32 16.2MPa


製品仕様

品名 備考
PS-119-R 常用圧力17MPa、25MPa用があります。
PS-119-R 19A×25M 大臣認定品(最高使用圧25MPa)

製品取扱上のご注意

① 配管施工時

■ バルブは高圧ガス設備の仕様に適合したものを使用する

耐圧試験圧力、設計圧力を確認してください。

■ バルブ及び配管用継手のネジ、シール面が良好であること

注)漏れ、かじりの原因となりますのでご注意ください

ネジに有害なキズ等がないことを確認してください。

配管接続シール面にキズ、打痕等を付けない様にしてください。

配管接続シール面に異物の付着がないことを確認してください。

■ 流体の流れ方向に注意し適切な方向で接続する

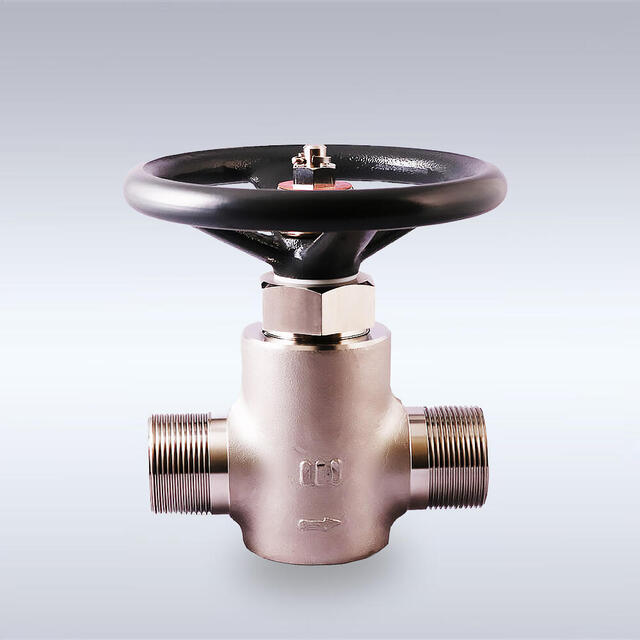

バルブ本体の矢印表示で確認してください。

矢印表示の無いバルブについては製品図面で構造を確認の上適切な方向で接続してください。

■ たわみ、歪み、斜め配管はしない

バルブの接続ねじと配管の芯が一致するように接続してください。



② バルブ開閉時

■ 乱暴な取扱いをしない

ハンドルを時計方向に回すと閉まり、反時計方向に回すと開きます。

手で静かにゆっくりと操作してください。

急激な加圧はしないで下さい。

■ 過大なトルクをかけない

手でしっかりと締付けてください。工具等を使用して無理な力を加えないで下さい。



③ 分解修理時

■ 適切な要領で分解修理を実施する

無加圧の状態で実施してください。

適切な工具等を使用して実施してください。
