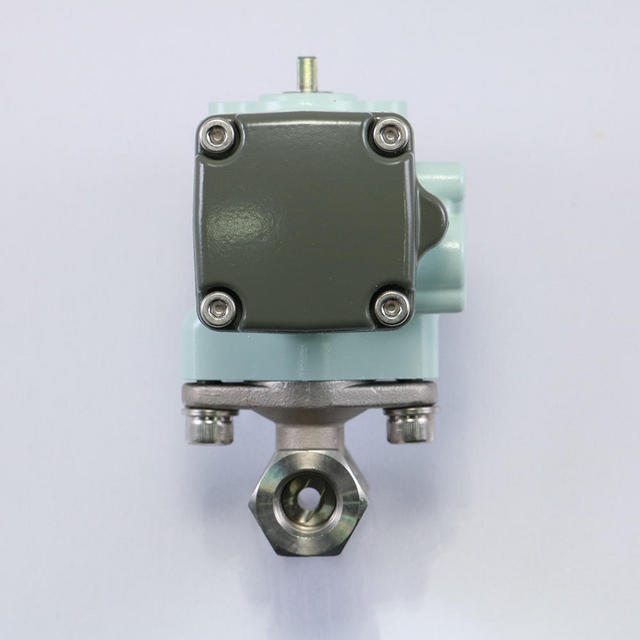

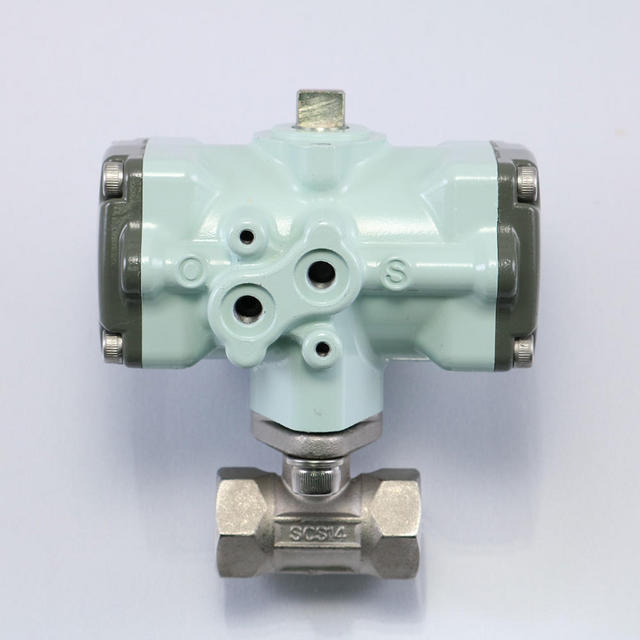

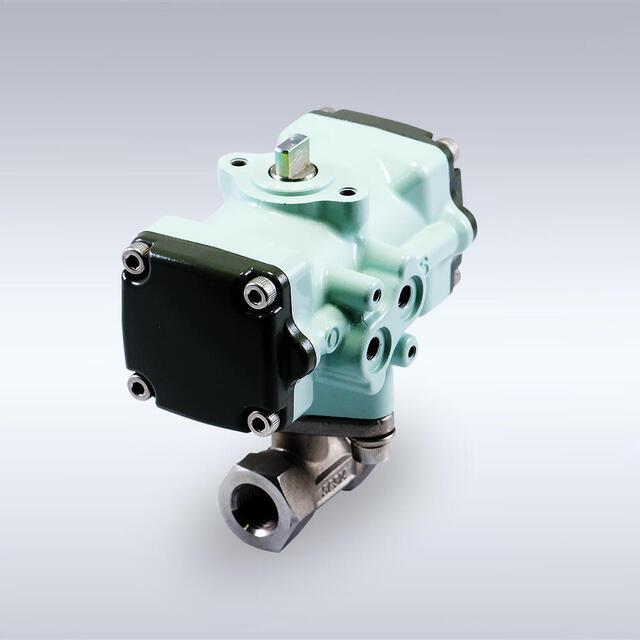

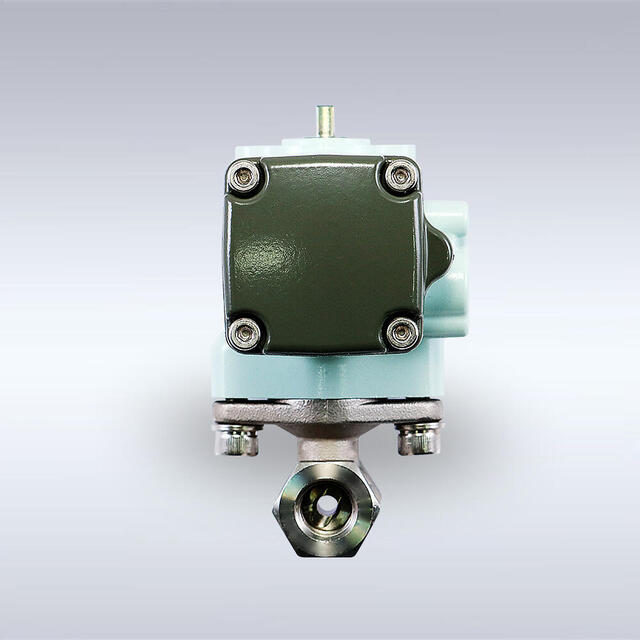

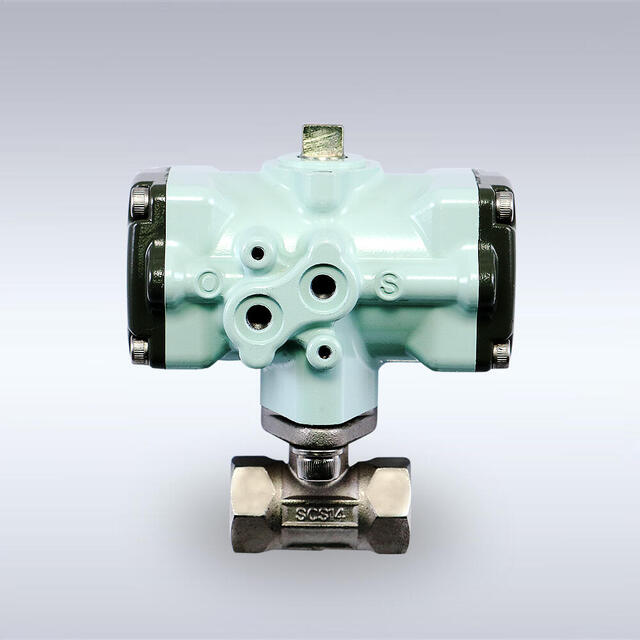

ステンレス製 小型空圧自動ボールバルブ LAS-107型

高トルクかつ軽量・省スペースを実現した ステンレス製・小型空圧自動ボールバルブ

ステンレス製 小型空圧自動ボールバルブ LAS-107型
  • ステンレス製 小型空圧自動ボールバルブ LAS-107型
  • ステンレス製 小型空圧自動ボールバルブ LAS-107型
  • ステンレス製 小型空圧自動ボールバルブ LAS-107型

■<LAS-107型>は、高トルクかつ軽量で、省スペースを実現した、<ステンレス製・小型空圧自動ボールバルブ>です。


この<ステンレス製・小型空圧自動ボールバルブ>は、耐食性・耐熱性に優れたSCS14を使用。ラック&ピニオン機構搭載のアルミ製・高性能アクチュエータにより、高トルクかつ軽量でコンパクトな空圧自動ボールバルブを実現。


さらに、耐食性の高いステンレスの特性を活かし、水・油・ガス・薬品等、様々ラインにおける長期的な安定運用を実現します。


本製品は、主に主に産業機械、プラント等に使用するボールバルブとして、多数のユーザー様に採用されています。



★≪主な対応実績≫


洗浄装置/タンク/ガス配管


本ボールバルブは、耐食性と高い気密性を兼ね備え、幅広い流体ラインで安心して使用できる信頼性の高いボールバルブです。


詳しくはメール・お電話でお問い合わせください。


→ オーダーメイドをお考えの方は、こちらをご参照ください。



★<ハマイのボールバルブは最高品質を追求>


ハマイのボールバルブは、気密性に優れた独自開発のフローティング構造を採用。内側組込ステム(弁棒)による堅牢な構造や、高耐久性のPTFEシート(フッ素樹脂)等を多数の製品に搭載。流体漏れを防止し、安全で確実な作動を実現しています。


※ハマイでは、日本国内生産における各種ボールバルブにおいて、材料証明や性能証明等の各種書類を発行しています(※希望企業のみ)。



■【型番】

LAS-107型(08A~25A)


■【本製品の特長】

・軽量・コンパクト設計で、狭所配管への設置が可能。

・アクチュエータは、耐食性に優れ、小型かつ高トルクで軽量。

・空気圧のみで駆動部が作動する複作動式。

・ボディに、耐食性・耐熱性に優れたSCS14を使用。

・耐食性・耐久性に優れたPTFEシート(フッ素樹脂)を使用。

本製品が選ばれている理由について

■ハマイのボールバルブは、設計開発から製造に至るまで、全て日本国内の自社工場で一貫生産を実施、大手産業機器メーカーが求める仕様に合わせて、性能スペックや設計変更、材質変更等のリクエストに対応するなど、柔軟なオーダー対応を可能にしています。

現在、日本国内における多数の大手工作機械・建設機器メーカーが純正部品として採用、長期に渡る耐久使用実績により、優れた信頼性と高い安全性が認められ、日本が誇る「プロ仕様の高性能ボールバルブ」として、確かな地位を確立しています。


★<ステンレス製 小型空圧自動ボールバルブ LAS-107型>には、ハマイの高度な「バルブテクノロジー」が生かされています。

使用条件

最高使用圧力 0.98MPa
使用温度範囲 -20℃~+70℃(操作エアー凍結結露ないこと)
使用流体 水、油、ガス(※)他
Cv値(08A) 1.51
Cv値(10A) 3.00
Cv値(15A) 5.00
Cv値(20A) 8.89
Cv値(25A) 14.56



※可燃性・毒性・特殊・高圧ガス等危険流体で使用の際はご相談ください。



※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

部品仕様

※左右にスワイプしてご覧ください

符号 部品名 符号
1 ボディ SCS14
2 エンドキャップ SUS316
3 ボール SUS316
4 シート PTFE(グラスファイバー15%入り)
5 ステム SUS316
6 パッキン PTFE(グラスファイバー20%入り)
7 グランドナット SUS303
8 Oリング FPM
9 6角穴付きボルト SUSXM7
10 スプリングワッシャー SUS304
11 アクチュエータ ADC12
12 ラベル PE



※製品改良のため、使用材料・寸法・外観は予告なく変更を行う事がございますので、あらかじめご了承ください。



製品寸法及び図面

※左右にスワイプしてご覧ください

※アイコンの上で右クリックして「対象をファイルに保存」で保存できます

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
LAS-107-08Rc Rc1/4 4.6 41.5
LAS-107-10Rc Rc3/8 6.8 44.3
LAS-107-15Rc Rc1/2 9.2 55.1
LAS-107-20Rc Rc3/4 12.5 59.15
LAS-107-25Rc Rc1 16 71
