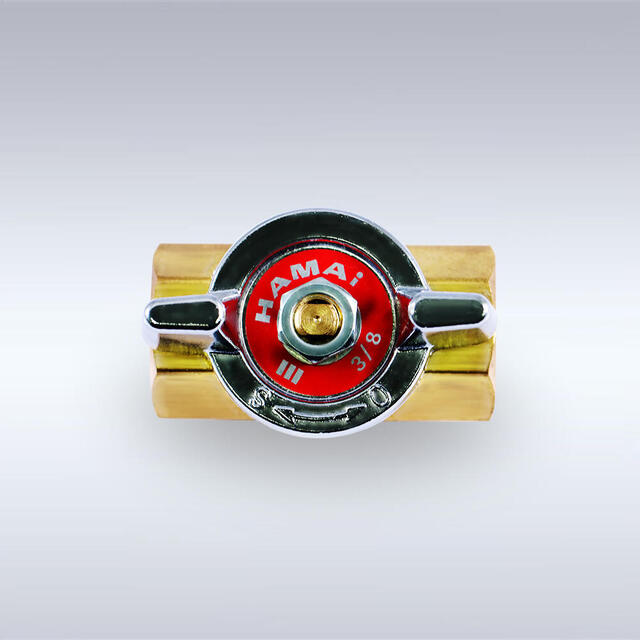

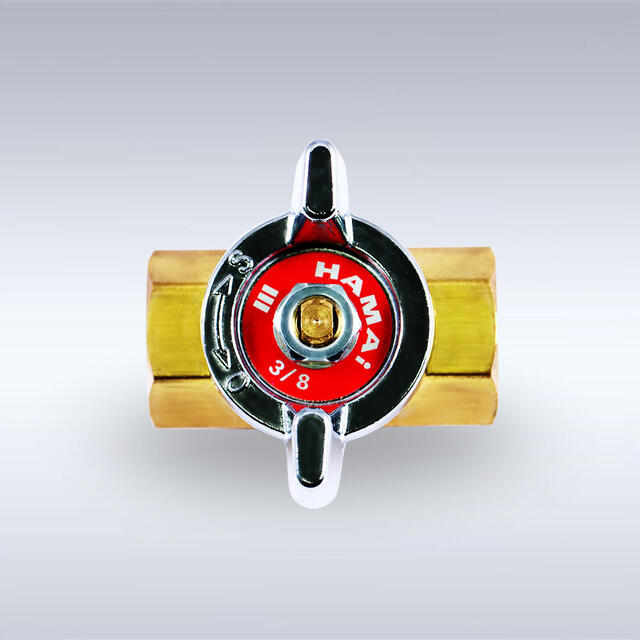

BBS-61型 黄銅製ボールバルブ エアー（水）抜穴搭載（08A～15A）
全閉操作時に圧力計保護を可能にする、 エア（水）抜穴付き黄銅製ボールバルブ
■＜BBS-61型＞は、全閉時に2次圧を抜くことで、圧力計保護を可能にする
＜エア（水）抜穴付き・黄銅製ボールバルブ＞です。
このボールバルブは、 耐食性に優れたC3771黄銅材を使用。抜穴の搭載により、全閉時に圧力計側の残圧を逃がすことで、圧力計の保護や安全な点検・交換作業を可能にします。
●≪主な対応実績≫
コンプレッサー用／産業機械用／消防設備用／圧力計元弁用／プラント用 他
本ボールバルブは、鍛造一体ボディ構造により高い強度と気密性を確保し、流体の遮断と供給を実現。業界のプロに選ばれる高性能ボールバルブです。
★＜ハマイのボールバルブは最高品質を追求＞
ハマイのボールバルブは、高耐久のPTFEシート（フッ素樹脂）を使用し流体漏れを防止する、安全で確実な作動を実現しています。
※各種ボールバルブにおいて、ミルシートや試験検査成績書等の各種書類を発行しています（※国内生産分・希望企業のみ）
■【型番】
・BBS-61型（08A～15A）
■【本製品の特長】

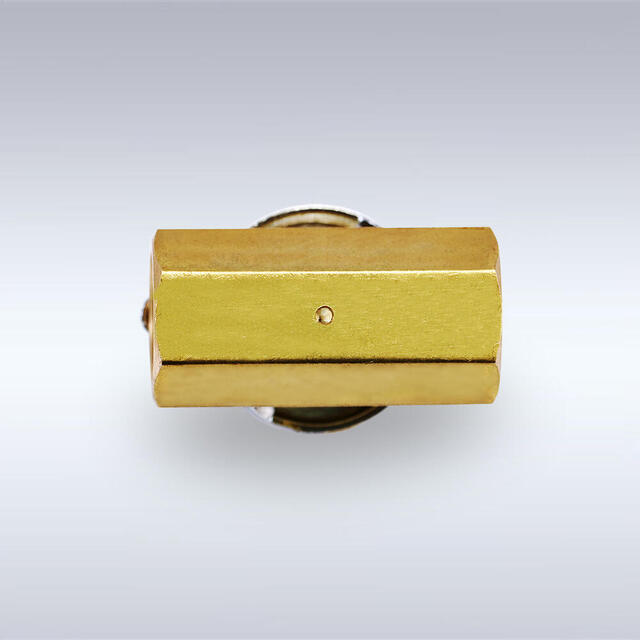

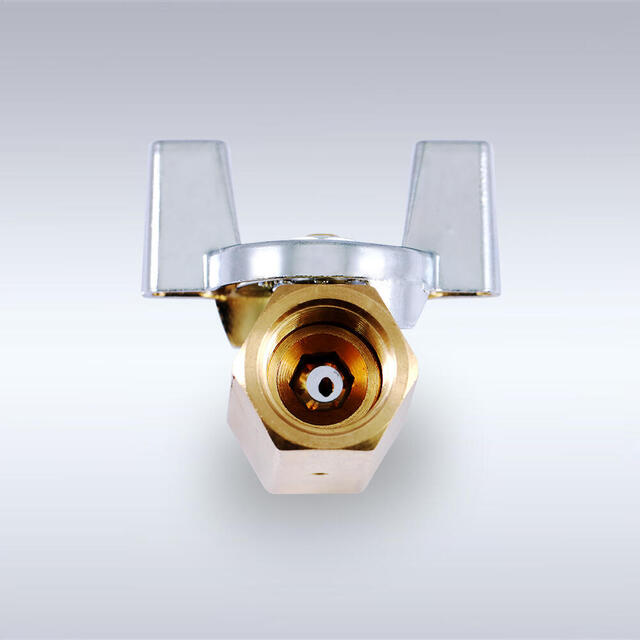

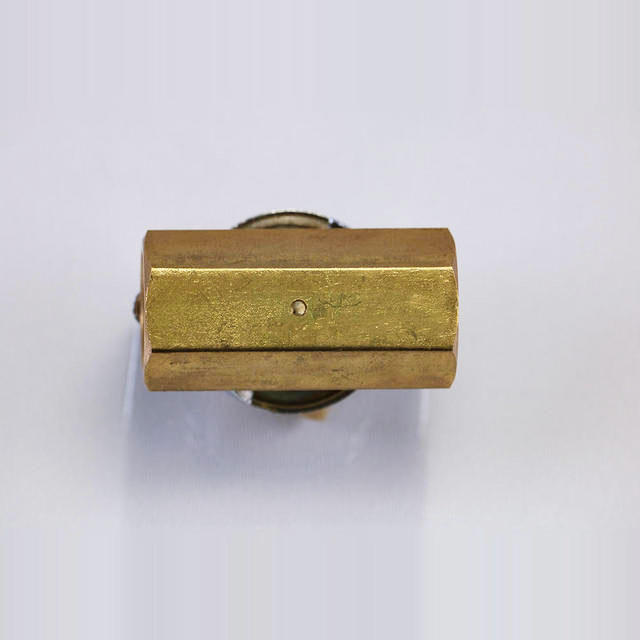

・エアー（水）抜穴の付いた黄銅製ボールバルブ
・全閉時に2次圧を抜くことで、圧力計等の保護が可能
・蝶型ハンドルにより、狭小スペースにも取付が可能
・鍛造化による高強度な一体成型ボディ
・耐食性・耐久性に優れたPTFEシート（フッ素樹脂）を使用
本製品が選ばれている理由について
■ハマイのボールバルブは、設計開発から製造に至るまで、全て日本国内の自社工場で一貫生産を実施、大手産業機器メーカーが求める仕様に合わせて、性能スペックや設計変更、材質変更等のリクエストに対応するなど、柔軟なオーダー対応を可能にしています。
現在、日本国内における多数の大手工作機械・建設機器メーカーが純正部品として採用、長期に渡る耐久使用実績により、優れた信頼性と高い安全性が認められ、日本が誇る「プロ仕様の高性能ボールバルブ」として、確かな地位を確立しています。
★＜黄銅製 ボールバルブ BBS-61型 （エアー（水）抜穴搭載/08A〜15A）＞には、ハマイの高度な「バルブテクノロジー」が生かされています。
使用条件
|
最高使用圧力 |
0.98MPa |
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
使用温度範囲 |
-10℃～+120℃（不凍） |
||||||||||||||||||||||||||||||||||||||||
|
使用流体 |
水、油、ガス（※）他 |
||||||||||||||||||||||||||||||||||||||||
※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。
※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。
部品仕様
※左右にスワイプしてご覧ください
|
|
部品名 |
材質 |
|||||||||||||||||||||||||||||||||||||||
|
1 |
ボディ |
C3771 |
|||||||||||||||||||||||||||||||||||||||
|
2 |
エンドキャップ |
C3604 |
|||||||||||||||||||||||||||||||||||||||
|
3 |
ボール |
C3604 |
|||||||||||||||||||||||||||||||||||||||
|
4 |
シート |
PTFE |
|||||||||||||||||||||||||||||||||||||||
|
5 |
ステム |
C3604 |
|||||||||||||||||||||||||||||||||||||||
|
6 |
ハンドル |
ZDC2クロムメッキ |
|||||||||||||||||||||||||||||||||||||||
|
7 |
グランドワッシャー |
SPCC（クロメート処理） |
|||||||||||||||||||||||||||||||||||||||
|
8 |
パッキン |
PTFE（グラスファイバー入り） |
|||||||||||||||||||||||||||||||||||||||
|
9 |
パッキン |
PTFE（グラスファイバー入り） |
|||||||||||||||||||||||||||||||||||||||
|
10 |
ネームプレート |
A1100P |
|||||||||||||||||||||||||||||||||||||||
|
11 |
コニカルスプリング |
SUS304 |
|||||||||||||||||||||||||||||||||||||||
|
12 |
トゥーストロックワッシャー |
SK5（クロメート処理） |
|||||||||||||||||||||||||||||||||||||||
|
13 |
ナット |
SWCH（クロメート処理） |
|||||||||||||||||||||||||||||||||||||||
※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。
製品寸法及び図面
※左右にスワイプしてご覧ください
|
製品名 |
接続ネジ |
口径（mm） |
面間（mm） |
DXFダウンロード |
pdfダウンロード |
||||||||||||||||||||||||||||||||||||
|
BBS-61-08Rc |
Rc1/4 |
5 |
40 |
－ |
－ |
||||||||||||||||||||||||||||||||||||
|
BBS-61-10Rc |
Rc3/8 |
7.5 |
44.5 |
－ |
－ |
||||||||||||||||||||||||||||||||||||
|
BBS-61-15Rc |
Rc1/2 |
9 |
54.5 |
－ |
－ |
