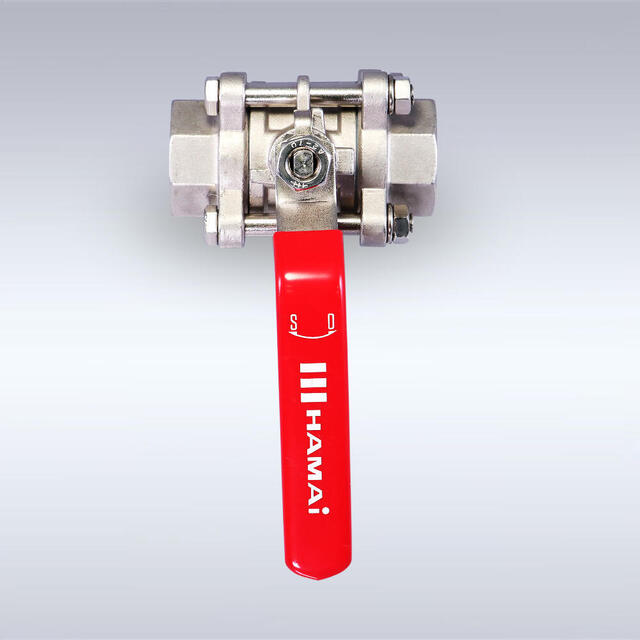

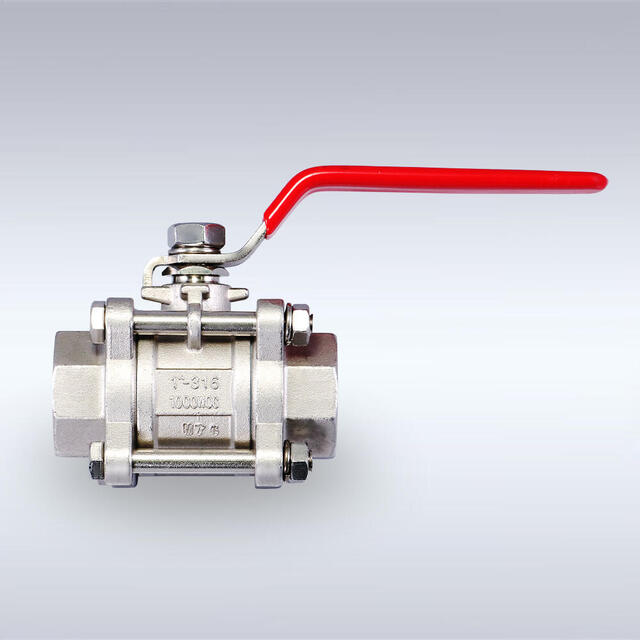

WSS-18型 PACW禁油仕様 溶接接続 ステンレス製 3分割ボールバルブ(15SW~40SW)

メンテナンス性に優れた3分割タイプ。高度な禁油仕様かつRoHSに対応

WSS-18型 PACW禁油仕様 溶接接続 ステンレス製 3分割ボールバルブ(15SW~40SW)
  • WSS-18型 PACW禁油仕様 溶接接続 ステンレス製 3分割ボールバルブ(15SW~40SW)
  • WSS-18型 PACW禁油仕様 溶接接続 ステンレス製 3分割ボールバルブ(15SW~40SW)
  • WSS-18型 PACW禁油仕様 溶接接続 ステンレス製 3分割ボールバルブ(15SW~40SW)
  • WSS-18型 PACW禁油仕様 溶接接続 ステンレス製 3分割ボールバルブ(15SW~40SW)

高度な禁油仕様かつRoHS指令(6物質)に対応したステンレス製3分割ボールバルブ。分解することでボール等、内部部品の洗浄が可能です。(分解組立方法については、手順書をご参照ください



高度なPACW禁油仕様。炭化水素系洗浄機にて部品一般洗浄、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、その完成品を溶剤にて半開洗浄を行い、個包装にて出荷いたします。(禁油洗浄・組立仕様については、こちらをご参照ください



接続配管内径とバルブのボア径がほぼ同一で圧損が少なく、最大の流量を得ることが可能なフルボア相当タイプを採用。



また、ワンピース(一体型)構造により、漏れを最小限に抑制。主要部品にステンレス引抜材(一部押し出し材)を使用し、鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しています。



なお、本製品をベースとしたオーダーメイド(仕様変更)も可能です。

オーダーメイドをお考えの方は、こちらをご参照ください。



【型番】

WSS-18型



【スペック】

呼び径:15SW~40SW

最高使用圧力:3.92MPa

使用温度範囲:-10℃~+120℃(不凍)

流体:水、油、ガス他



特長

・溶接接続の3分割仕様で、内部部品の分解洗浄が可能。

・高度なPACW禁油仕様(洗浄・組立仕様については、「禁油ボールバルブの洗浄仕様について」をご確認ください)。

・RoHS指令(6物質)対応モデル。

・流体抵抗・圧力損失が少なく、大流量が得られるフルボア相当タイプ。

・操作性に優れたレバーハンドルを採用。

・耐食性・耐熱性に優れた、ステンレス鋼(SCS13)を使用。

・ステンレス引抜材(一部押し出し材)による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。

・遊動ボール弁構造を採用。

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

使用条件

最高使用圧力 3.92MPa
使用温度範囲 -10℃~120℃(不凍)
使用流体 水、油、ガス(※)他

※可燃性・毒性・特殊・高圧ガス等危険流体で使用の際はご相談ください。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

※再組立品につきましては弊社の保証範囲外となりますので、予めご了承ください。

部品仕様

※左右にスワイプしてご覧ください

符号 部品名 符号
1 ボディ SCS13(不働態化処理)
2 エンドキャップ SCS13(不働態化処理)
3 ボール SCS14A(不働態化処理)
4 シート PTFE
5 ステム SUS316(不働態化処理)
6 ハンドル SUS304(ビニールコーティング)
7 グランドリング SUS303
8 パッキン PTFE(グラスファイバー15%入り)
9 ボルト SUS304
10 スプリングワッシャー SUS304
11 ナット SUS304
12 ガスケット PTFE

※製品改良のため、使用材料・寸法・外観は予告なく変更を行う事がございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
WSS-18-15SW SW1/2 15 70
WSS-18-20SW SW3/4 20 75
WSS-18-25SW SW1 25 90
WSS-18-32SW SW1・1/4 32 105
WSS-18-40SW SW1・1/2 38 120
