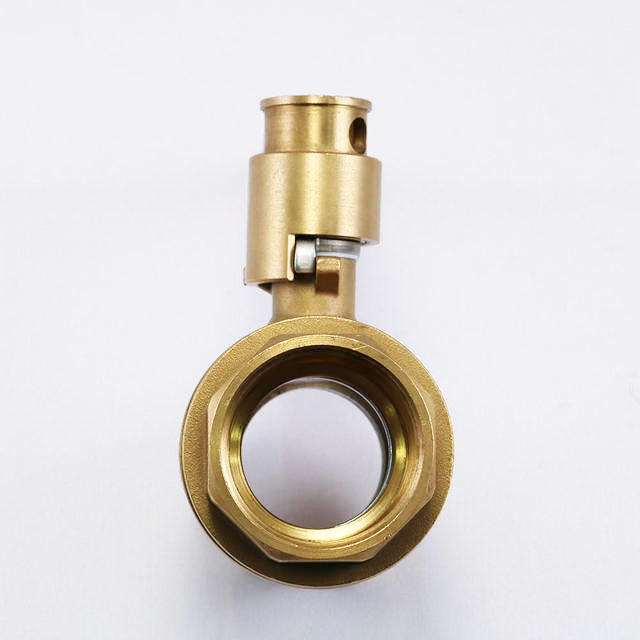

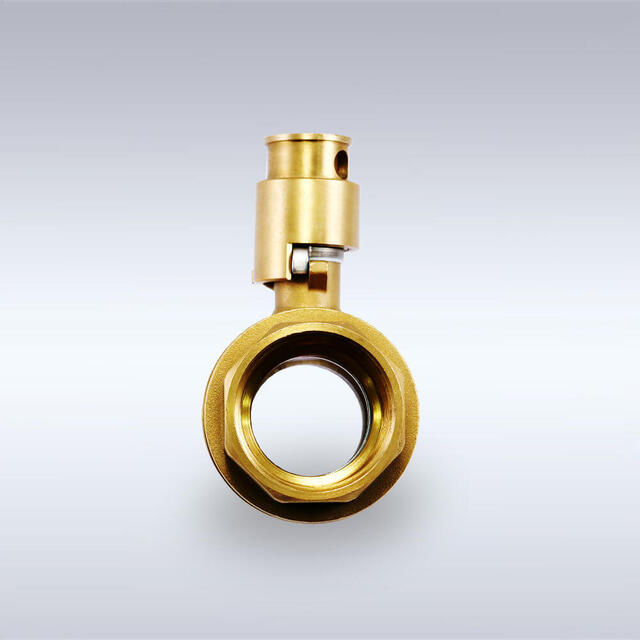

FBT-09型 キーロック機能付き フルボア相当 黄銅製ボールバルブ（20A～32A）

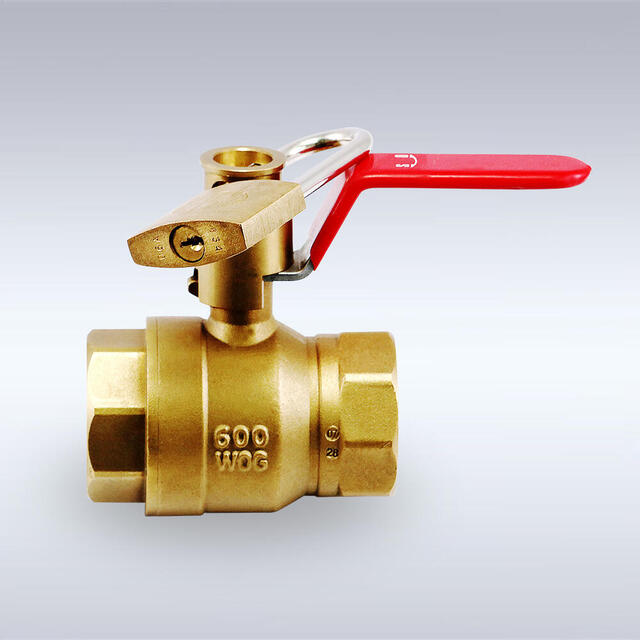

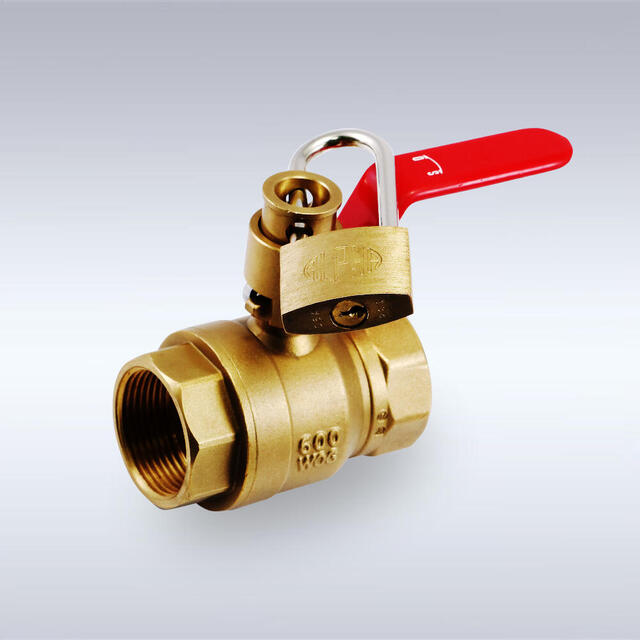

南京錠（別売）によるキーロックが可能。フルボア相当のエコノミーモデル
FBT-101型をベースに、南京錠（別売）によるキーロック機能を付加したエコノミーモデル。フルボア相当の流量を確保。全開/全閉状態での確実なロックが可能で、ハンドルへの不意の接触や振動等による事故を防止できます。装置・配管設備の故障防止や、安全対策にも効果的です。
設計・製造の簡素化により、機能と経済性のベストバランスを追求しました。操作性の良いレバーハンドル型を採用しています。
なお、本製品をベースとしたオーダーメイド（仕様変更）も、多数の実績があります。
【型番】
FBT-09型
【スペック】
呼び径：20A～32A
最高使用圧力：1.96MPa
使用温度範囲：-10℃～+120℃（不凍）
流体：水、油、ガス他
特長

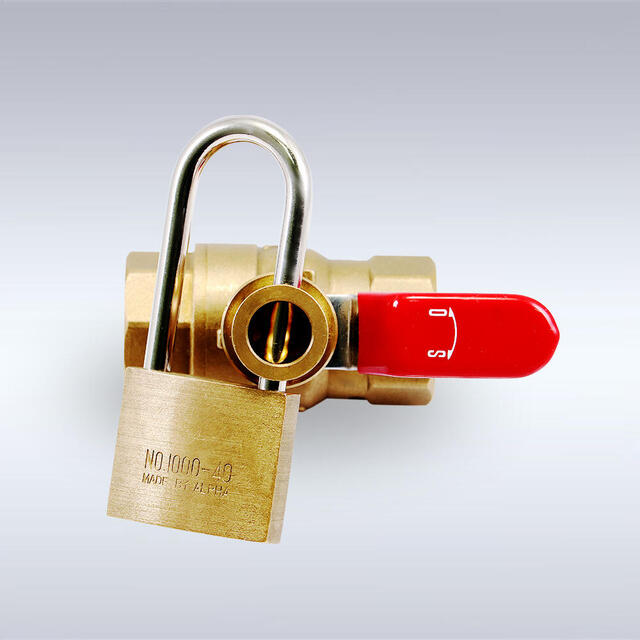

・南京錠（別売）によるキーロック機能付きで、全開・全閉時の確実なロックが可能。
・設計・製造の簡素化により、機能と経済性のベストバランスを追求。
・大流量にも対応可能なフルボア相当仕様。
・操作性に優れたレバーハンドルを採用。
・黄銅鍛造材による高靱性ボディを採用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。
・遊動ボール弁構造を採用
（遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります）
・シートには、耐食性・耐久性に優れたPTFEを採用。
・二重のOリング構造により、外部への気密性を安定維持。Oリングの材質にはフッ素ゴムを採用し、広範囲の条件下で使用可能。
・ステムをボディ内側から組み込んだ、飛び出し防止構造。
・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
使用条件
|
最高使用圧力 |
3.92MPa |
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
使用温度範囲 |
-10℃～+120℃（不凍） |
||||||||||||||||||||||||||||||||||||||||
|
使用流体 |
水、油、ガス（※）他 |
||||||||||||||||||||||||||||||||||||||||
※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。
※使用温度・圧力の詳細につきましてはPTレーティング表をご確認ください。
※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。
部品仕様
※左右にスワイプしてご覧ください
|
|
部品名 |
材質 |
|||||||||||||||||||||||||||||||||||||||
|
1 |
ボディ |
C3771 |
|||||||||||||||||||||||||||||||||||||||
|
2 |
エンドキャップ |
C3771 |
|||||||||||||||||||||||||||||||||||||||
|
3 |
ボール |
C3771(クロムメッキ) |
|||||||||||||||||||||||||||||||||||||||
|
4 |
シート |
PTFE |
|||||||||||||||||||||||||||||||||||||||
|
5 |
ステム |
C3604 |
|||||||||||||||||||||||||||||||||||||||
|
6 |
ハンドル |
SUS430(ビニールコーティング) |
|||||||||||||||||||||||||||||||||||||||
|
7 |
パッキン |
PTFE |
|||||||||||||||||||||||||||||||||||||||
|
8 |
パッキン |
PTFE |
|||||||||||||||||||||||||||||||||||||||
|
9 |
Oリング |
FPM |
|||||||||||||||||||||||||||||||||||||||
|
10 |
ロック |
C3604 |
|||||||||||||||||||||||||||||||||||||||
|
11 |
スリーブ |
C3604 |
|||||||||||||||||||||||||||||||||||||||
|
12 |
ナット |
C3604 |
|||||||||||||||||||||||||||||||||||||||
※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。
製品寸法及び図面
※左右にスワイプしてご覧ください
|
製品名 |
接続ネジ |
口径（mm） |
面間（mm） |
DXFダウンロード |
pdfダウンロード |
||||||||||||||||||||||||||||||||||||
|
FBT-09-20Rc |
Rc3/4 |
19 |
68 |
－ |
－ |
||||||||||||||||||||||||||||||||||||
|
FBT-09-25Rc |
Rc1 |
25 |
79 |
－ |
－ |
||||||||||||||||||||||||||||||||||||
|
FBT-09-32Rc |
Rc1・1/4 |
32 |
88 |
－ |
－ |
