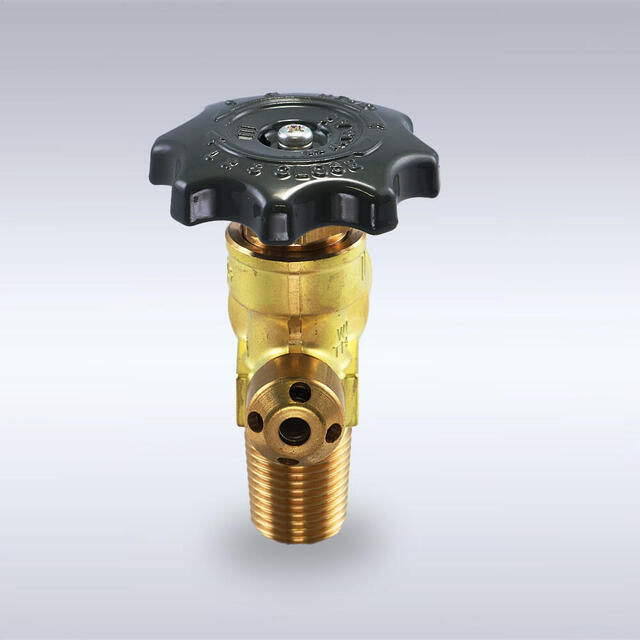

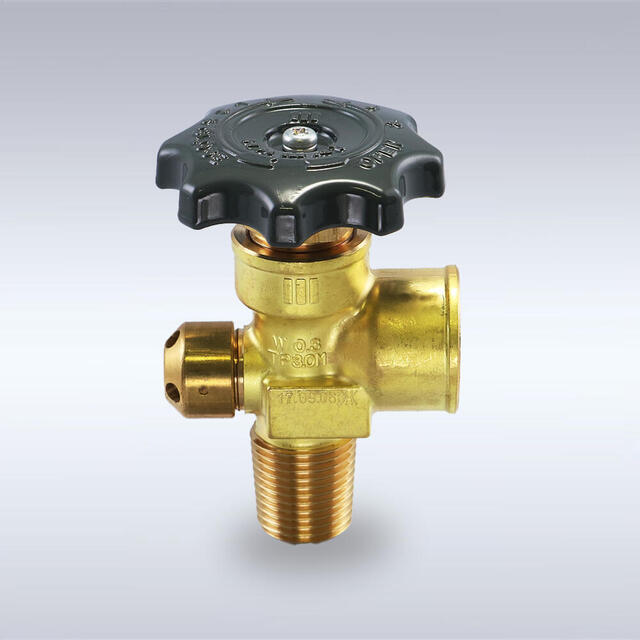

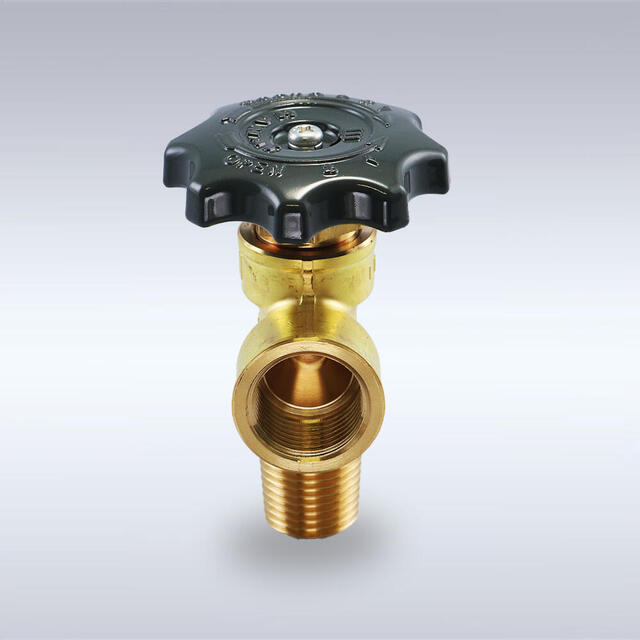

5A-NO.1 型 LPガス容器用バルブ（5kg未満の小容器用)
5kg未満の小容器用LPガス容器用バルブ
5kg未満の小容器に取付ける黄銅製・液化石油ガス容器用バルブ。流体はLPガスに対応。正確な安全弁作動を可能にするスプリング受け皿を内蔵しています。
■V1ねじにおける締め付けトルクの推奨値
鋼製容器：98~196N・m
アルミ容器：69~147N・m
〔参考文献：高圧ガス容器再検査及び設置基準(LPガス編) (一社)全国高圧ガス容器検査協会〕
使用条件
| 耐圧試験圧力 | 3.0MPa以上 |
|---|---|
| 気密試験圧力 | 1.80MPa以上 |
| 安全装置吹始め圧力 | 2.40～2.00MPa |
| 安全装置吹止り圧力 | 2.40～1.80MPa |
部品仕様
※左右にスワイプしてご覧ください
| 部品名 | 材質 | |
| 1 | ボディ | Ｃ3771 |
| 2 | ケレップ | Ｃ3604 |
| 3 | ケレップシート | 66-ﾅｲﾛﾝ(青色着色) |
| 4 | Oリング | NBR |
| 5 | スピンドル | Ｃ3604 |
| 6 | グランドナット | Ｃ3604 |
| 7 | グランドパッキン | 66-ﾅｲﾛﾝ(緑色着色) |
| 8 | ハンドル | ADC12(灰色塗装) |
| 9 | スプリングワッシャー＋ビス | SWRH＋SWRM(亜鉛めっき) |
| 10 | 安全弁ケレップ | Ｃ3604 |
| 11 | 安全弁ケレップシート | NBR |
| 12 | スプリング受け | SUS304 |
| 13 | スプリング | SUS304ーWPB |
| 14 | 安全弁キャップ | C3604 |
| 15 | 安全弁保護キャップ | 軟質ﾎﾟﾘｴﾁﾚﾝ(黄色着色) |
製品取扱上のご注意
・ハンドルを開けた時、全開より半回転程戻してご使用下さい。
・ハンドルの過大なトルクでの開閉は避けて下さい。破損または機能の低下となります。
・安全弁は精密にセットされています。外力を与えますと、ガス漏れ等によって事故に繋がる危険性がありますので、 みだりに触れないで下さい。
・安全弁にはサビ・ゴミ等の予防のため保護キャップをつけております。装着されていないバルブには必ずつけて下さい。
