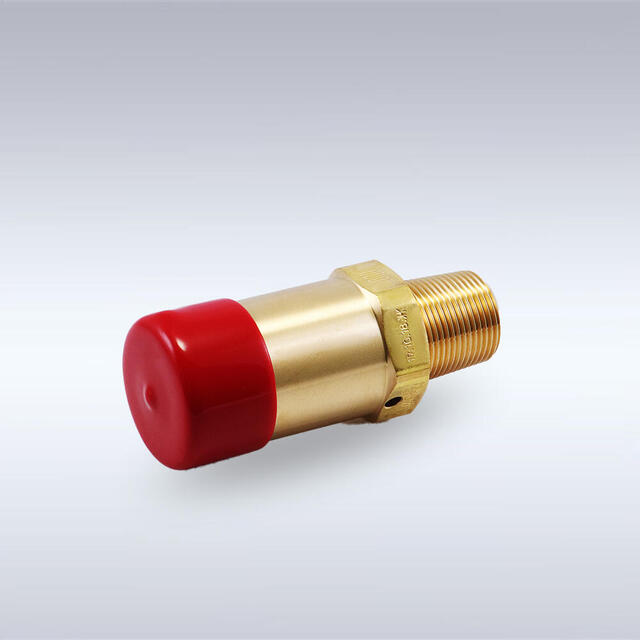

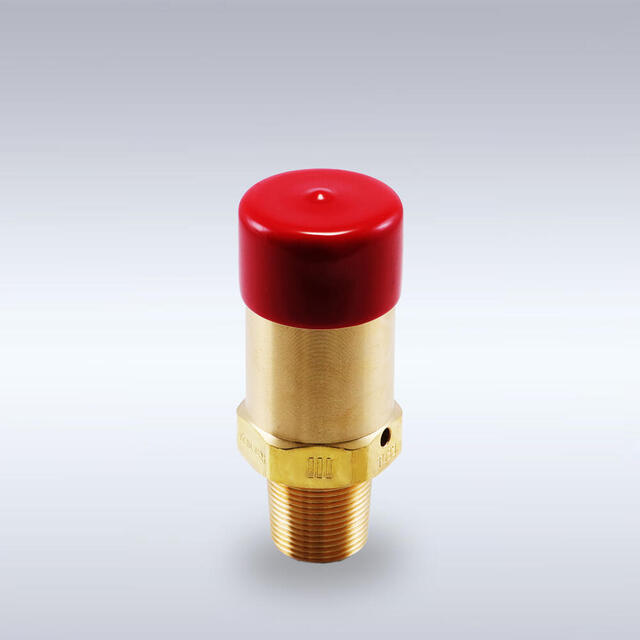

SV-4B-φ14-NO.30型 大容器用安全弁
φ14・大容器用安全弁
φ14・黄銅製の大容器用安全弁。
使用条件
| 耐圧試験圧力 | 3.5MPa |
|---|---|
| 気密試験圧力 | 2.10MPa |
| 安全装置の作動 吹始め圧力 | 2.80~2.41MPa |
| 吹止り圧力 | 2.80~2.41MPa |
部品仕様
※左右にスワイプしてご覧ください
| 部品名 | 材質 | |
| 1 | ボディ | C3771 |
| 2 | ケレップ | C3604 |
| 3 | ケレップシート | PTFE |
| 4 | ワッシャー | C3604 |
| 5 | ビス | SUS304 |
| 6 | スプリング | SUS304-WPB |
| 7 | スプリング押え | C3604 |
| 8 | スクリューリベット | SWRM12(真ちゅうめっき) |
| 9 | スプリング受皿 | C3604 |
| 10 | 安全弁保護キャップ | 軟質塩化ビニール(赤色着色) |
製品取扱上のご注意
・安全弁は精密にセットされています。外力を与えますと、ガス漏れ等によって事故に繋がる危険性がありますので、みだりに触れないで下さい。
・安全弁にはサビ・ゴミ等の予防のため保護キャップをつけております。装着されていないバルブには必ずつけて下さい。
