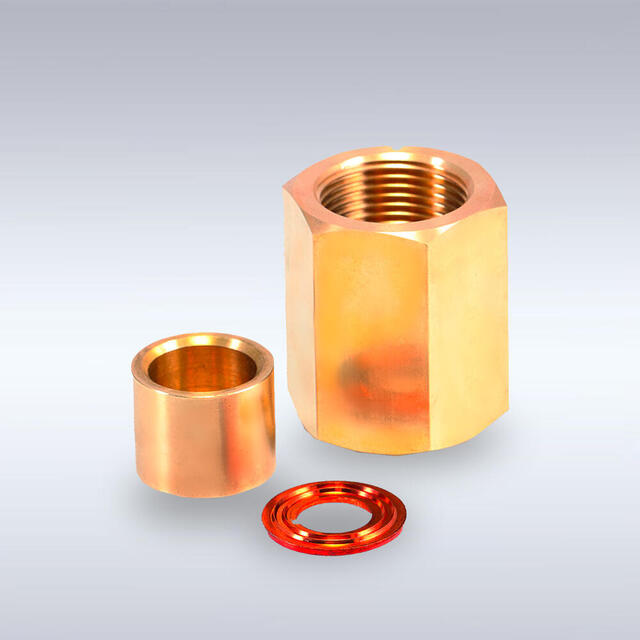

接続ジョイント（袋ナット/スリーブ/パッキン）
設備用 接続ジョイント
設備バルブの接続ねじに装着することで、気密性を保持した配管接続を可能にする袋ナット・スリーブ・パッキン。バルブ型番や接続ねじサイズ、スリーブとの接続配管外径等に合わせて、最適な接続ジョイントを選定可能です。
ネジサイズにより、下記の4タイプに分かれます。
TYPE-A：W29・W32・W44・M36の袋ナットの外に出て配管と溶接するタイプ
TYPE-C：W29・W32・W44・M36の袋ナットの中で配管と溶接するタイプ
TYPE-D：W22・左W22の袋ナットの中で配管と溶接するタイプ
TYPE-E：W22・左W22の袋ナットの外に出て配管と溶接するタイプ
ネジ別対応バルブ
| Ｗ２２対応商品 ;G-12元弁、P-12、P-20、G-12-AS、G-85、PS-55L、PS-12、GS-12、GS-55L、PAV-55L |
| Ｗ２９対応商品 ;G-110-R、PS-110-R、G-110元弁、CV-10 |
| Ｗ３２対応商品 ;G-115-R、G-115-RB、GA-115-R |
| Ｗ４４対応商品 ;G-119-R、PS-119-WB、PAV-112、CVM19-D44S |
| Ｍ３６対応商品; PS-115-R |
ネジ別対応パッキン
| 接続ネジ | 外径 | 内径 | 厚さ |
| W22山14 | 19.1 | 12.1 | ﾀﾞｲﾌﾛﾝ：2 銅：1 |
| W29山16 | 26.8 | ﾀﾞｲﾌﾛﾝ：15.5 銅：18 | 3 |
| W32山12 | 29 | 15 | 3 |
| M36×3 | 32.5 | 20 | 3 |
| W44山12 | 41.5 | 20 | 3 |
接続配管外径表
| W22（Eタイプ） 差込み | |||
| 真鍮 | 設計圧力 | SUS | 設計圧力 |
| 5 | 24.5MPａ | 5 | 24.5MPａ |
| 6 | 24.5MPａ | 6 | 24.5MPａ |
| 6.35 | 24.5MPａ | 6.35 | 24.5MPａ |
| 7 | 24.5MPａ | 7 | 24.5MPａ |
| 8 | 24.5MPａ | 8 | 24.5MPａ |
| 9 | 16.2MPａ | ||
| W22NSE SUSスリーブ（突合せ） 6.35 | |||
| W22NSE SUSスリーブ（突合せ） 12.7 | |||
| W22（Ｄタイプ） 差込み | |||
| 真鍮 | 設計圧力 | SUS | 設計圧力 |
| 9 | 24.5MPａ | 9.53 | 24.5MPａ |
| 9.53 | 24.5MPａ | 10 | 24.5MPａ |
| 10 | 24.5MPａ | 10.5 | 24.5MPａ |
| 10.5 | 24.5MPａ | 11 | 24.5MPａ |
| 11 | 24.5MPａ | 12 | 24.5MPａ |
| 12 | 24.5MPａ | 12.7 | 24.5MPａ |
| 12.7 | 24.5MPａ | 13 | 24.5MPａ |
| 13 | 24.5MPａ | 13.8 | 24.5MPａ |
| 13.8 | 16.2MPａ | 14 | 24.5MPａ |
| 14 | 16.2MPａ | ||
| W29（Ａタイプ） 差込み | |||
| 真鍮 | 設計圧力 | SUS | 設計圧力 |
| 11 | 24.5MPａ | 11 | 24.5MPａ |
| 12 | 24.5MPａ | 12 | 24.5MPａ |
| 12.7 | 24.5MPａ | 12.7 | 24.5MPａ |
| 13 | 24.5MPａ | 13 | 24.5MPａ |
| 13.8 | 24.5MPａ | 13.8 | 24.5MPａ |
| 14 | 24.5MPａ | 14 | 24.5MPａ |
| 15 | 24.5MPａ | 15 | 24.5MPａ |
| 15.9 | 16.2MPａ | 15.9 | 24.5MPａ |
| 16 | 16.2MPａ | 16 | 24.5MPａ |
| 17.3 | 22MPａ | ||
| W29NSE SUSスリーブ（突合せ） 12.7 | |||
| W29（Ｃタイプ） 差込み | |||
| 真鍮 | 設計圧力 | SUS | 設計圧力 |
| 15.9 | 24.5MPａ | 17 | 24.5MPａ |
| 16 | 24.5MPａ | 17.3 | 24.5MPａ |
| 17 | 24.5MPａ | 18 | 24.5MPａ |
| 17.3 | 24.5MPａ | 19 | 24.5MPａ |
| 18 | 24.5MPａ | 20 | 24.5MPａ |
| 19 | 16.2MPａ | ||
| 20 | 16.2MPａ | ||
| W32（Ａタイプ） 差込み | |||
| 真鍮 | 設計圧力 | SUS | 設計圧力 |
| 15.9 | 24.5MPａ | 15.9 | 24.5MPａ |
| 16 | 24.5MPａ | 16 | 24.5MPａ |
| 17 | 16.2MPａ | 17 | 24.5MPａ |
| 17.3 | 16.2MPａ | 17.3 | 24.5MPａ |
| 18 | 16.2MPａ | 18 | 24.5MPａ |
| W32NSE SUSスリーブ（突合せ） 12.7 | |||
| W32NSE SUSスリーブ（突合せ） 21.7 | |||
| W32（Ｃタイプ） 差込み | |||
| 真鍮 | 設計圧力 | SUS | 設計圧力 |
| 17 | 24.5MPａ | 19 | 24.5MPａ |
| 17.3 | 24.5MPａ | 20 | 24.5MPａ |
| 18 | 24.5MPａ | 21.7 | 24.5MPａ |
| 19 | 24.5MPａ | 22 | 24.5MPａ |
| 20 | 24.5MPａ | ||
| 21.7 | 16.2MPａ | ||
| 22 | 16.2MPａ | ||
| 22.23 | 16.2MPａ | ||
| 22 | 19.6MPａ | ||
| W44（Ａタイプ） 差込み | |||
| 真鍮 | 設計圧力 | SUS | 設計圧力 |
| 20 | 24.5MPａ | 20 | 24.5MPａ |
| 21.7 | 24.5MPａ | 21.7 | 24.5MPａ |
| 22 | 24.5MPａ | 22 | 24.5MPａ |
| 25 | 24.5MPａ | 25 | 24.5MPａ |
| 25.4 | 16.2MPａ | 25.4 | 24.5MPａ |
| 27.2 | 16.2MPａ | 27.2 | 24.5MPａ |
| 28 | 16.2MPａ | 28 | 24.5MPａ |
| W44（Ｃタイプ） 差込み | |||
| 真鍮 | 設計圧力 | SUS | 設計圧力 |
| 27.2 | 24.5MPａ | 27.2 | 24.5MPａ |
| 28 | 24.5MPａ | 30 | 24.5MPａ |
| 30 | 16.2MPａ | 32 | 24.5MPａ |
| 32 | 16.2MPａ | ||
| Ｍ36（Ａタイプ） 差込み | |||
| 真鍮 | 設計圧力 | SUS | 設計圧力 |
| 15.9 | 24.5MPａ | 15.9 | 24.5MPａ |
| 16 | 24.5MPａ | 16 | 24.5MPａ |
| 17 | 24.5MPａ | 17 | 24.5MPａ |
| 17.3 | 24.5MPａ | 17.3 | 24.5MPａ |
| 18 | 24.5MPａ | 18 | 24.5MPａ |
| 19 | 16.2MPａ | 19 | 24.5MPａ |
| 20 | 16.2MPａ | 20 | 24.5MPａ |
| Ｍ36（Ｃタイプ） 差込み | |||
| 真鍮 | 設計圧力 | SUS | 設計圧力 |
| 19 | 24.5MPａ | 21.7 | 24.5MPａ |
| 20 | 24.5MPａ | 22 | 24.5MPａ |
| 21.7 | 24.5MPａ | 25 | 24.5MPａ |
| 22 | 24.5MPａ | 25.4 | 24.5MPａ |
| 25 | 16.2MPａ | ||
| 25.4 | 16.2MPａ | ||
製品取扱上のご注意
バルブのネジの種類に合ったジョイントを選定して下さい。
