G-12型 黄銅製バックシートバルブ

黄銅製・高純度ガス容器用バルブのスタンダードモデル

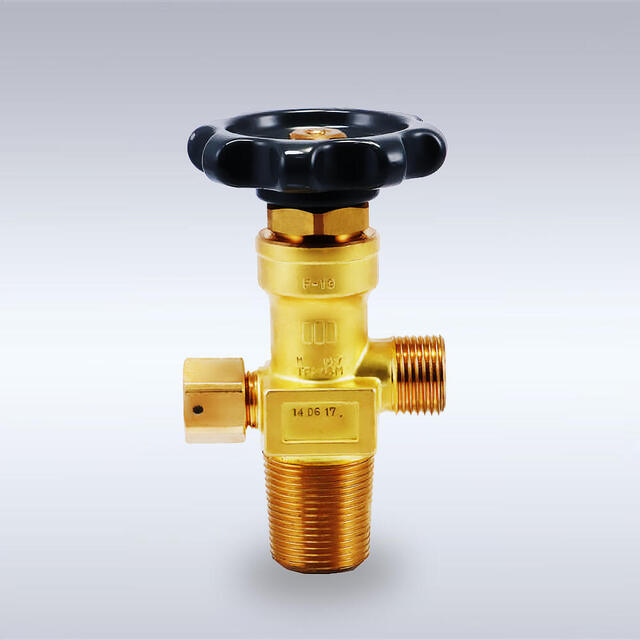

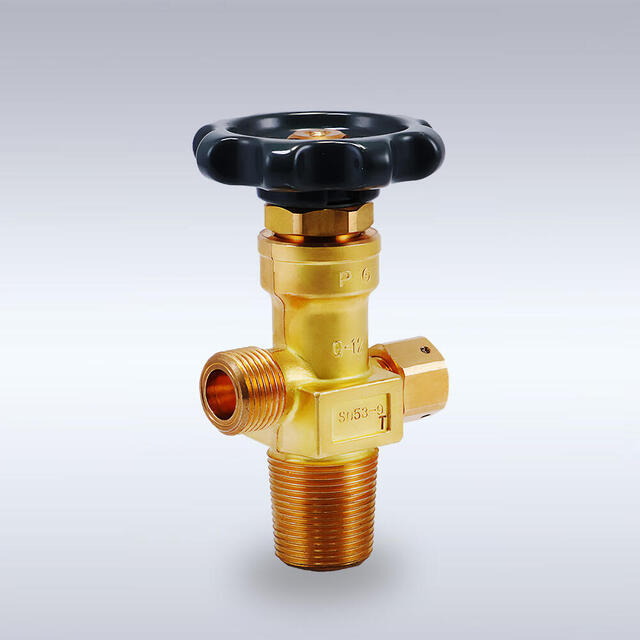

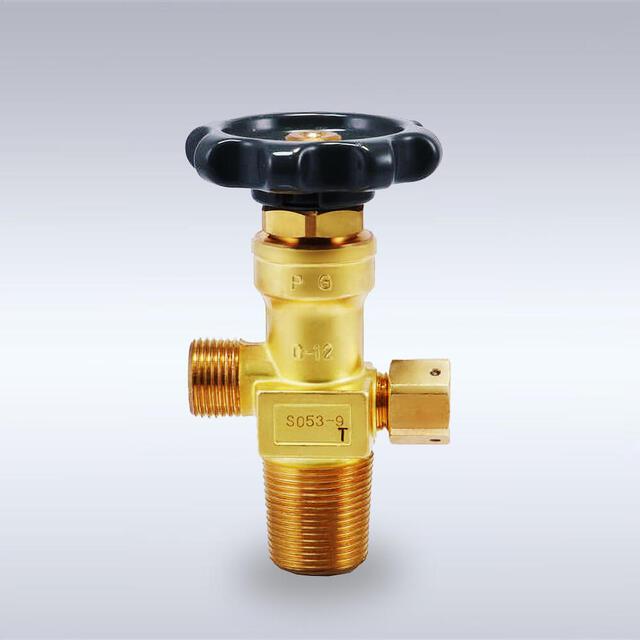

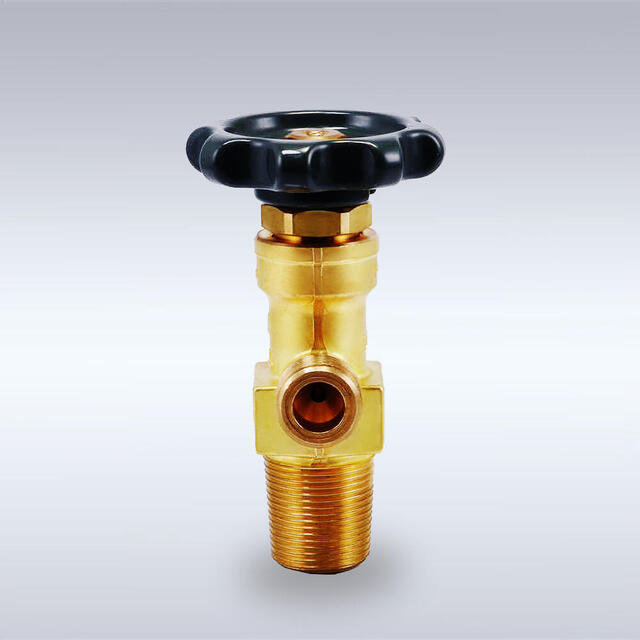

G-12型 黄銅製バックシートバルブ
  • G-12型 黄銅製バックシートバルブ
  • G-12型 黄銅製バックシートバルブ
  • G-12型 黄銅製バックシートバルブ
  • G-12型 黄銅製バックシートバルブ
  • G-12型 黄銅製バックシートバルブ

高純度ガス用黄銅製バックシート式バルブのスタンダードモデル。独自のO-リング溝により、高真空に対応。グランドナット部にOリングを2個内蔵したダブルOリング構造で、さらなる気密性能を追求、真空引きに最適です。



高圧ガス保安法に基づき(一部ガスでは対象外)厳格な製造を行っています。



【型番】

G-12型



特長

・バルブ本体にC3771黄銅材を使用した、高純度ガス用バックシート式バルブ。

・テフロン等のグランドパッキン及びダブルO-リングにより、高い気密性能を保持。

・He、CO₂(LG)など幅広い種類の高純度ガスに対応。

・一般高圧ガスにおいて、圧縮ガス/液化ガスどちらにも対応可能。

・逆止弁内蔵タイプをはじめ、レンチ式/ハンドル式、19.6MPa/24.5MPa充てん用、そして小容器用(V1)(CO₂を除く)や、開閉表示ハンドルタイプGX-12型などもラインナップ。

製品仕様

※左右にスワイプしてご覧ください

ガス名 品名 ハンドル 充填口 フューズメタル 備考
不燃性ガス(支燃性) G-12-0H
可燃性ガス G-12-1H
He G-12-3H 0.825(左) 小容器用もあります(G-12-3H-V1)
CO₂(LG) L-12-7NHR 安全弁作動圧力16.66~19.60MPa

製品取扱上のご注意

① 容器に装着するとき

■バルブは、適合する容器以外に装着しない容器に適合したバルブを装着して下さい。

■バルブおよび容器のネジが良好であることネジに有害な傷等がないことを確認してください。シール材の再利用はしないでください。

■過大なトルクをかけない



② ガスを充てんするとき

■過充てんをしない圧力計や秤量器を用いて適正なガス量を充てんしてください。ガス充てん後、バルブのハンドル(レンチ)を適正なトルクで閉めてください。



③ 運搬をするとき

■乱暴な取扱いをしない乱暴な取扱いや落としたりしないでください。



④ ガスを消費するとき

■バルブの開閉は、静かにゆっくりと行い、過大なトルクをかけない



⑤ 容器から脱却するとき

■容器内にガスがないことを確認する容器内にガスが残っていないことを確認してください。
