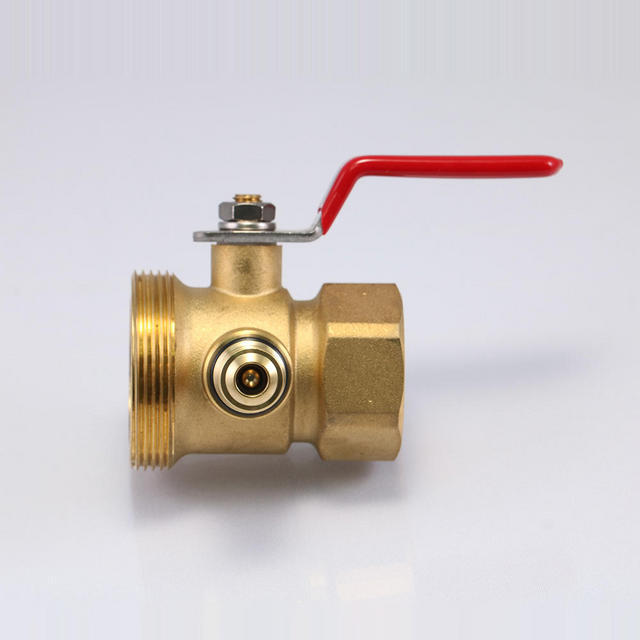

LPガス用 ねじガス栓 検査孔搭載・レバーハンドルタイプ RBS-323型（20A・25A）
圧力調整器の下流側への設置に対応する、 検査孔搭載・LPガス用・ねじガス栓
＜RBS-323型＞は、圧力調整器における下流側への設置に対応する
検査孔を搭載した＜LPガス用・ねじガス栓＞です。
このねじガス栓は、耐食性に優れたＣ3771黄銅材を使用。圧力調整器における、全開時（上・下流）の気密検査はもちろん、空気抜きや燃焼圧の測定、その他、全閉時による気密検査が可能です（※上流側のみ）。
本機は、テフロンOリング構造による高いシール性能と、ボール×シート間の摩擦で発生するセルフワイピング効果により、安全で確実な作動を可能にしました。LPガス配管に求められる高い気密性と安全性を確保し、漏れリスクを抑えた安定運用を実現します。
本製品は、圧力調整器（下流側）に使用するボールバルブとして、多数のユーザー様に採用されています
※一般財団法人日本エルピーガス機器検査協会（ＬＩＡ）適合性検査合格品
★＜ハマイのボールバルブは最高品質を追求＞
ハマイのボールバルブは、高耐久のPTFEシート（フッ素樹脂）を使用し流体漏れを防止する、安全で確実な作動を実現しています。
※各種ボールバルブにおいて、ミルシートや試験検査成績書等の各種書類を発行しています（※国内生産分・希望企業のみ）
■【型番】
・RBS-323型（20A・25A）
■【本製品の特長】
・迅速継手で簡単に気密検査を実施可能な検査孔を搭載。
・全閉状態で上流側の気密検査及び空気抜きが可能。
・6角治具によるロック機能を搭載。
・ダブルOリング(※)により、長期に渡り高気密を実現。
※耐ガス性に優れたNBR（ニトリルゴム）を採用
本製品が選ばれている理由について
ハマイのボールバルブは、設計開発から製造に至るまで、全て日本国内の自社工場で一貫生産を実施、大手産業機器メーカーが求める仕様に合わせて、性能スペックや設計変更、材質変更等のリクエストに対応するなど、柔軟なオーダー対応を可能にしています。
現在、日本国内における多数の大手工作機械・建設機器メーカーが純正部品として採用、長期に渡る耐久使用実績により、優れた信頼性と高い安全性が認められ、日本が誇る「プロ仕様の高性能ボールバルブ」として、確かな地位を確立しています。
＜LPガス用 ねじガス栓 RBS-323型 （検査孔搭載・レバーハンドルタイプ/20A・25A）＞には、ハマイの「テクノロジー」が生かされています。
使用条件
|
気密試験圧力 |
22.5KPa（0.23Kgf/㎠） |
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
20A 25A |
||||||||||||||||||||||||||||||||||||||||
|
空気流量 圧力損失0.1KPa時の規定値 |
10000L/h以上 13000L/h以上 |
||||||||||||||||||||||||||||||||||||||||
|
（LPガス換算参考値） |
（約15.0Kg/h以上） （約19.5Kg/h以上） |
||||||||||||||||||||||||||||||||||||||||
|
使用圧力範囲 |
2.3KPa～3.3KPa |
||||||||||||||||||||||||||||||||||||||||
|
使用ガス |
LPガス |
||||||||||||||||||||||||||||||||||||||||
部品仕様
※左右にスワイプしてご覧ください
|
|
部品名 |
|
|||||||||||||||||||||||||||||||||||||||
|
1 |
ボディ |
C3771 |
|||||||||||||||||||||||||||||||||||||||
|
2 |
エンドキャップ |
C3604 |
|||||||||||||||||||||||||||||||||||||||
|
3 |
ボール |
C3604（クロムメッキ） |
|||||||||||||||||||||||||||||||||||||||
|
4 |
シート |
PTFE |
|||||||||||||||||||||||||||||||||||||||
|
5 |
ステム |
C3604 |
|||||||||||||||||||||||||||||||||||||||
|
6 |
ハンドル |
SUS430（ビニールコーティング） |
|||||||||||||||||||||||||||||||||||||||
|
7 |
パッキン |
PTFE |
|||||||||||||||||||||||||||||||||||||||
|
8 |
パッキン |
PTFE （グラスファイバー） |
|||||||||||||||||||||||||||||||||||||||
|
9 |
プラグキャップ |
C3604 |
|||||||||||||||||||||||||||||||||||||||
|
10 |
ステンレス球 |
SUS304 |
|||||||||||||||||||||||||||||||||||||||
|
11 |
スプリング |
SUS304-WPB |
|||||||||||||||||||||||||||||||||||||||
|
12 |
Oリング |
ＮＢＲ（耐油用） |
|||||||||||||||||||||||||||||||||||||||
|
13 |
Oリング |
ＮＢＲ（耐油用） |
|||||||||||||||||||||||||||||||||||||||
|
14 |
Oリング |
ＮＢＲ（耐油用） |
|||||||||||||||||||||||||||||||||||||||
|
15 |
スプリングワッシャ－ |
ＳＵＳ304 |
|||||||||||||||||||||||||||||||||||||||
|
16 |
ナット |
ＳＵＳ304 |
|||||||||||||||||||||||||||||||||||||||
|
17 |
保護キャップ |
軟質塩化ビニール |
|||||||||||||||||||||||||||||||||||||||
|
18 |
合格証票 |
|
|||||||||||||||||||||||||||||||||||||||
製品寸法及び図面
※左右にスワイプしてご覧ください
|
製品名 |
接続ねじ |
口径（ｍｍ） |
面間（ｍｍ） |
DXFダウンロード |
pdfダウンロード |
||||||||||||||||||||||||||||||||||||
|
RBS-323-20Rc |
上流側ユニオンねじ・M42X2 |
16 |
58 |
ー |
ー |
||||||||||||||||||||||||||||||||||||
|
|
下流側 Rc3/4 |
ー |
ー |
ー |
ー |
||||||||||||||||||||||||||||||||||||
|
RBS-323-25Rc |
上流側ユニオンねじ・M51X2 |
21 |
68 |
ー |
ー |
||||||||||||||||||||||||||||||||||||
|
|
下流側 Rc1 |
ー |
ー |
ー |
ー |
製品取扱上のご注意
・このねじガス栓は、LPガス専用のねじガス栓です。LPガス以外に使用すると機能が損なわれる恐れがありますので他の用途には使用しないで下さい。
・ねじガス栓は、工場で精密に組み付けたものです。分解・改造するとガス漏れによる事故発生の原因となりますので絶対しないで下さい。
・埋設用として、設計・製作されていませんので、埋設設置はしないで下さい。
・ねじガス栓は、冠水する場所、湿度の高いところ、または有害なガス（アンモニア・亜硫酸ガス等）の影響を受ける恐れのある場所には設置しないで下さい。
・燃焼器具の炎を直接受けるところ、輻射熱を受ける場所への設置は避けて下さい。また、衝撃を受けやすい場所も避けて設置して下さい。
・ねじガス栓のハンドルは「全開」「全閉」で使用して下さい。ハンドルの操作が異常に重い場合、ハンマー等で叩いて無理に回すとガス漏れの原因となります。絶対にしないで下さい。
※この製品の交換期限は製造後１０年以内です。
