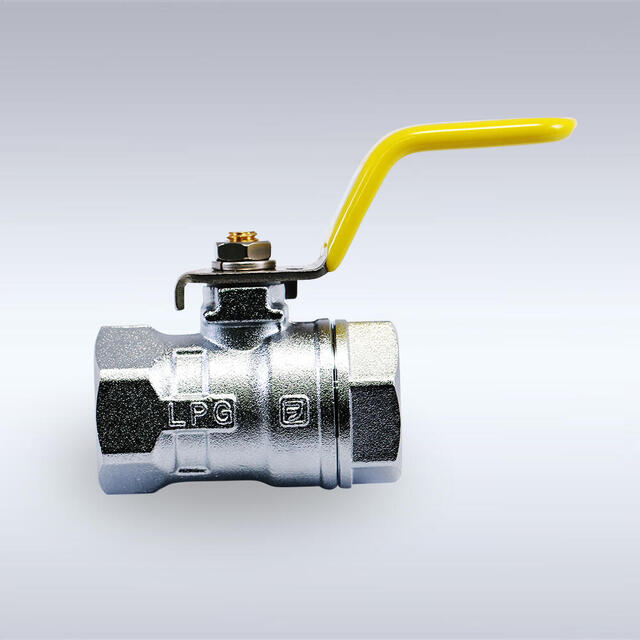

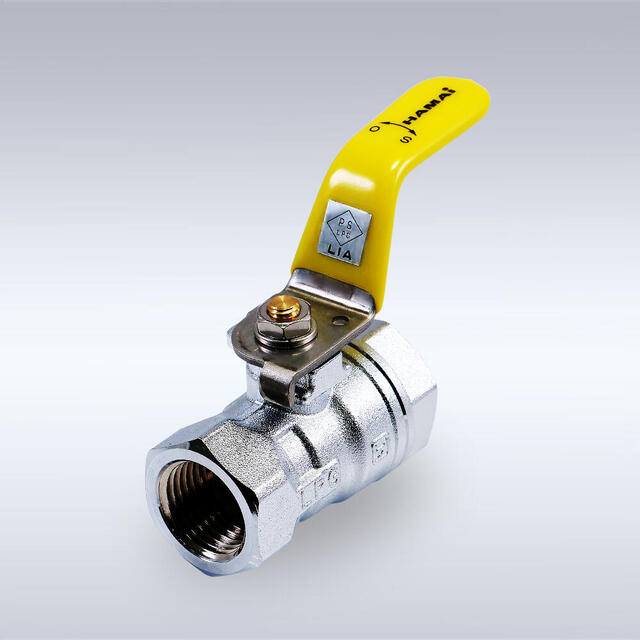

LPガス用 ねじガス栓 レバーハンドルタイプ RBS-319型(15A・20A)

クロムメッキを施し耐食性をアップさせた、 レバーハンドル採用・LPガス用/ねじガス栓

LPガス用 ねじガス栓 レバーハンドルタイプ RBS-319型(15A・20A)
  • LPガス用 ねじガス栓 レバーハンドルタイプ RBS-319型(15A・20A)
  • LPガス用 ねじガス栓 レバーハンドルタイプ RBS-319型(15A・20A)
  • LPガス用 ねじガス栓 レバーハンドルタイプ RBS-319型(15A・20A)
  • LPガス用 ねじガス栓 レバーハンドルタイプ RBS-319型(15A・20A)

<RBS-319型>は、クロムメッキを施し耐食性をアップさせた、

レバーハンドルタイプの<LPガス用・ねじガス栓>です。



このレバーハンドルタイプの<LPガス用・ねじガス栓>は、耐食性に優れたC3771黄銅材にクロムメッキ処理を実施。本機は、テフロンOリング構造による高いシール性能と、ボール×シート間の摩擦で発生するセルフワイピング効果により、安全で確実な作動を可能にしました。LPガス配管に求められる高い気密性と安全性を確保し、漏れリスクを抑えた安定運用を実現します。




本製品は、ガスメーター入口・ボイラー等各種LPガス配管に使用するボールバルブとして、

多数のユーザー様に採用されています



≪主な対応容器≫

屋外配管/大型給湯器/ガスメーター入口/ボイラー 等のLPガス配管

※一般財団法人日本エルピーガス機器検査協会(LIA)適合性検査合格品




★<ハマイのボールバルブは最高品質を追求>

ハマイのボールバルブは、高耐久のPTFEシート(フッ素樹脂)を使用し流体漏れを防止する、安全で確実な作動を実現しています。



※各種ボールバルブにおいて、ミルシートや試験検査成績書等の各種書類を発行しています(※国内生産分・希望企業のみ)




■【型番】

・RBS-319型(15A・20A)



■【本製品の特長】

・鍛造化による高強度な一体成型ボディ。

・クロムメッキを施した高耐食仕様。

・狭所配管に適したコンパクト設計。

・ダブルOリング(※)により、長期に渡り高気密を実現。

※耐ガス性に優れたNBR(ニトリルゴム)を採用

本製品が選ばれている理由について

ハマイのボールバルブは、設計開発から製造に至るまで、全て日本国内の自社工場で一貫生産を実施、大手産業機器メーカーが求める仕様に合わせて、性能スペックや設計変更、材質変更等のリクエストに対応するなど、柔軟なオーダー対応を可能にしています。



現在、日本国内における多数の大手工作機械・建設機器メーカーが純正部品として採用、長期に渡る耐久使用実績により、優れた信頼性と高い安全性が認められ、日本が誇る「プロ仕様の高性能ボールバルブ」として、確かな地位を確立しています。



<LPガス用 ねじガス栓 RBS-319型(レバーハンドルタイプ/15A・20A)>には、ハマイの「テクノロジー」が生かされています。



使用条件

気密試験圧力

22.5KPa(0.23Kgf/㎠)

空気流量 圧力損失0.1KPa時の規定値

 6000L/h以上     10000L/h以上

(LPガス換算参考値)

(約9.0Kg/h以上)   (約15.0Kg/h以上)

使用圧力範囲

2.3KPa~3.3KPa

使用ガス

LPガス



部品仕様

※左右にスワイプしてご覧ください



部品名



1 ボディ C3771(クロムメッキ)

2

エンドキャップ

C3771(クロムメッキ)

3

ボール

C3604(クロムメッキ)

4

シート

PTFE

5

ステム

C3604

6

ハンドル

SUS430(ビニールコーティング)

7

パッキン

PTFE

8

パッキン

PTFE (グラスファイバー)

9

Oリング

NBR(耐LPG用)

10

スプリングワッシャー

SUS304

11

ナット

SUS304

12

合格証票





製品寸法及び図面

※左右にスワイプしてご覧ください

※アイコンの上で右クリックして「対象をファイルに保存」で保存できます

製品名

接続ネジ

口径(mm)

面間(mm)

DXFダウンロード

pdfダウンロード

RBS-319-15Rc

Rc1/2

12.5

54

RBS-319-20Rc

Rc3/4

16

62



製品取扱上のご注意

・鍛造による高靱性黄銅製ボディにクロムメッキを実施。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しています。

・操作性に優れたレバーハンドルを採用。

・遊動ボール弁構造を採用。

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

・ステム部にOリング(耐LPG用NBR)を2個使用することで、長期にわたり気密性を維持する安全設計。

・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。
