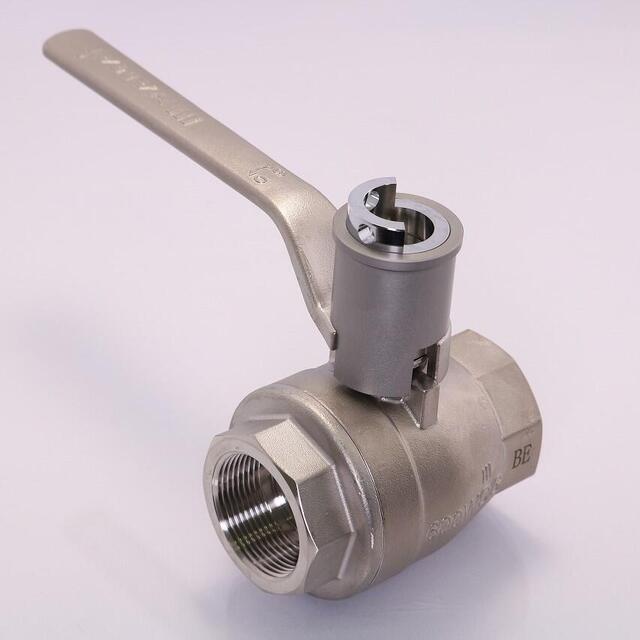

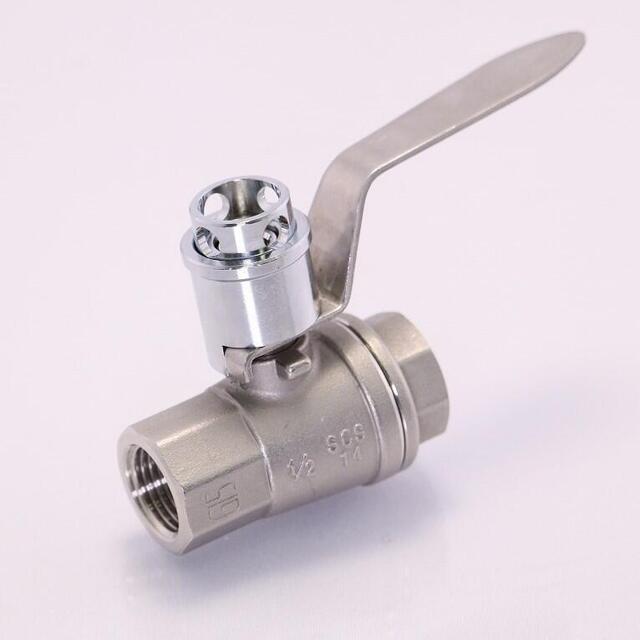

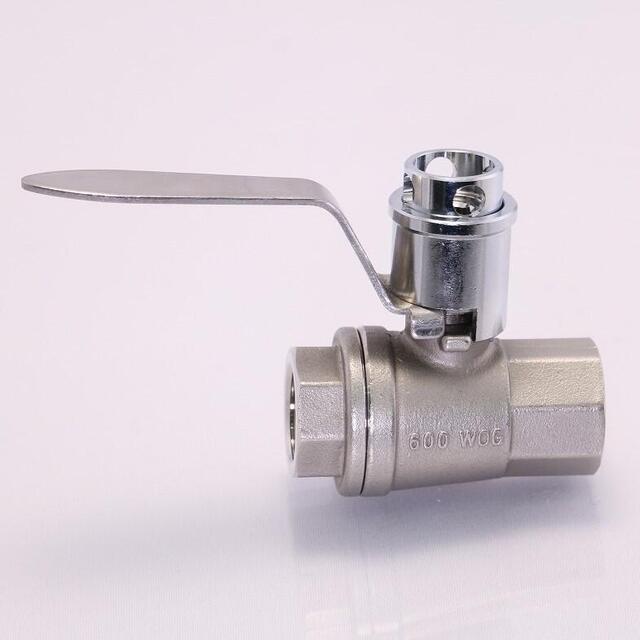

TSS-160型 PCW禁油仕様 ２ＷＡＹロック機構付きステンレス製フルボア相当ボールバルブ（08A～50A）
安全・安心をより確実に。ロックアウトが容易な２ＷＡＹロック機構搭載ボールバルブ
ロック機能と南京錠によるキーロックの２ＷＡＹロック機能を搭載したTSS-140型を元に、完全禁油処理を施したモデル。部品状態で洗浄後組立を行い、個包装にて出荷致します。（禁油洗浄・組立仕様については、こちらをご参照ください）
全開/全閉状態での確実なロックが可能で、ハンドルへの不意の接触や振動等による事故を防止、装置・配管設備の故障防止や、安全対策にも効果的です。
半導体製造装置や設備配管のロックアウトに最適！クリーンルーム等で使用しやすいハンドルコーティング無し仕様
また、接続配管内径とバルブのボア径がほぼ同一のフルボア相当仕様のため、全開時の流体抵抗が小さく、圧力損失も最小限に抑制しています。
【型番】
TSS-160型
【スペック】
呼び径：08A～50A
最高使用圧力：3.92MPa
使用温度範囲：－20℃～＋160℃（不凍）
流体：水、油、ガス他
製品紹介ビデオ
ロック機能付きボールバルブについて、実演ビデオにより解説いたします。
ハマイ独自の安全設計により、全開／全閉の状態でロックがかかる安全設計。ハンドルに人や物が接触することによる思わぬ事故を防ぎます。
特長
・TSS-140型がベースのPCW禁油仕様モデル（洗浄・組立仕様については、「禁油ボールバルブの洗浄仕様について」をご確認ください）。
・半導体製造装置や設備配管のロックアウトに最適。
・スプリング式ロック機構で、全開・全閉時の確実なロックが可能。

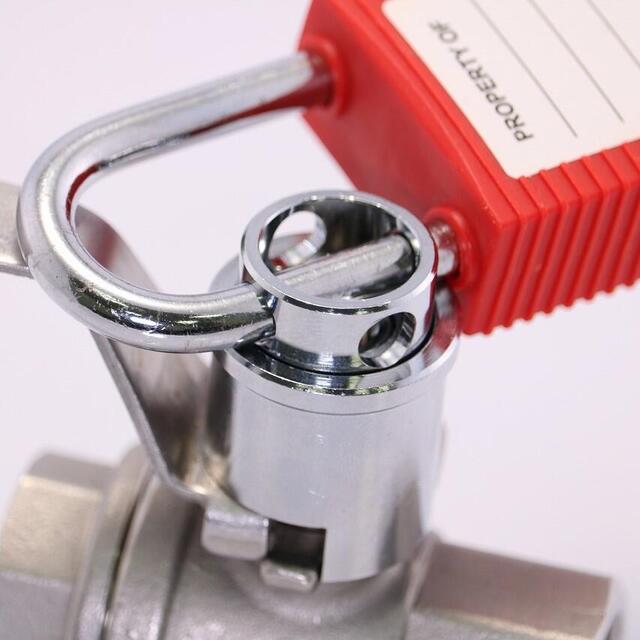

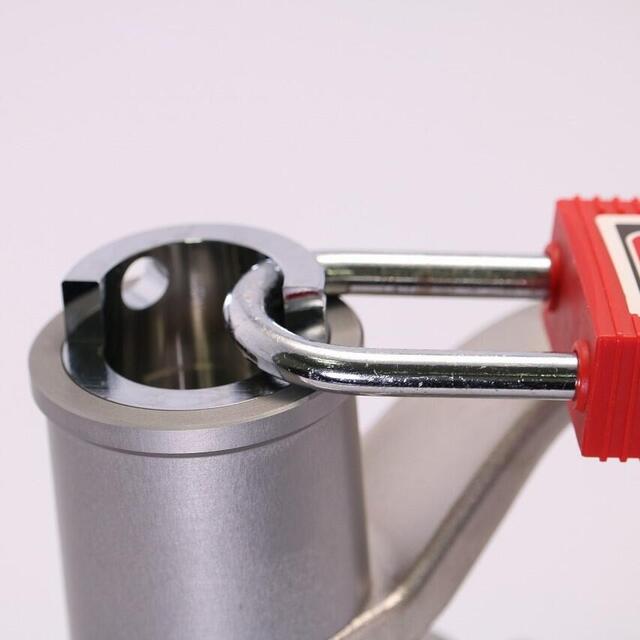

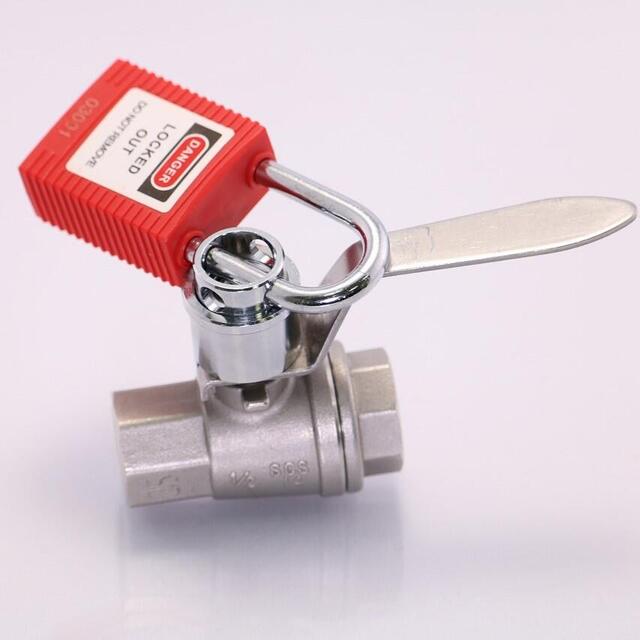

・南京錠を使用する事で、ロックアウトも可能です。
・垂直・逆向き等配管の設置箇所を問わずロック可能。
・不意な衝突でも勝手に開閉が変わらない、強固なロック機構。
・バルブ一体型のロック機構なので、外付けのロック機構に比べ省スペースで使用可。
・大流量にも対応可能なフルボア相当仕様。
・クリーンルーム等で使用しやすいハンドルコーティング無し仕様。

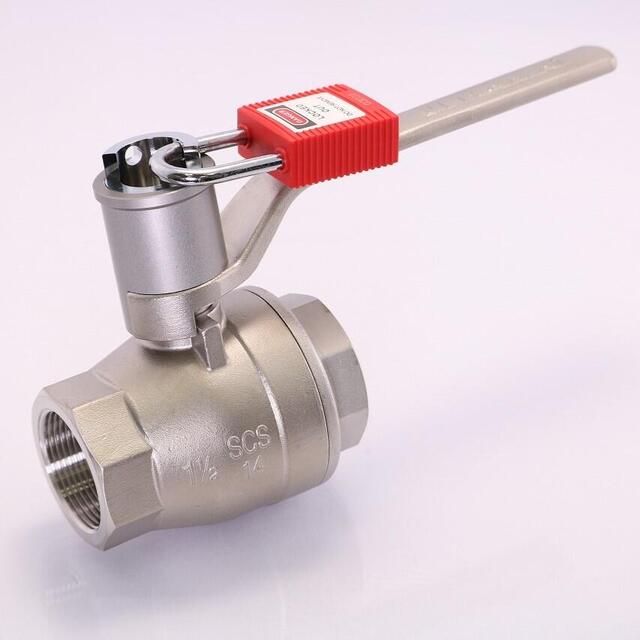

・40A、50Aはスリーブの形状が半円になります。
使用条件
| 最高使用圧力 | 3.92MPa | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 使用温度範囲 | －20℃～＋160℃（不凍） | ||||||||||||||||||||||||||||||||||||||||
| 使用流体 | 水、油、ガス（※）他 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（08A） | 7.8 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（10A） | 7.8 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（15A） | 14.4 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（20A） | 29.4 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（25A） | 71.8 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（32A） | 110.5 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（40A） | 177.2 | ||||||||||||||||||||||||||||||||||||||||
| Cv値（50A） | 317.8 | ||||||||||||||||||||||||||||||||||||||||
※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。
※使用温度・圧力の詳細につきましてはPTレーティング表をご確認ください。
※低温での使用時は、バルブの構造上エンドキャップ側を入り口としてください（サイズ08A・10A）。
※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。
部品仕様
※左右にスワイプしてご覧ください
| 部品名 | 材質 | ||||||||||||||||||||||||||||||||||||||||
| 1 | ボディ | SCS14 | |||||||||||||||||||||||||||||||||||||||
| 2 | エンドキャップ | SCS14 | |||||||||||||||||||||||||||||||||||||||
| 3 | ボール | SUS316 | |||||||||||||||||||||||||||||||||||||||
| 4 | シート | PTFE | |||||||||||||||||||||||||||||||||||||||
| 5 | ステム | SUS316 | |||||||||||||||||||||||||||||||||||||||
| 6 | ハンドル |
STAINLESS STEEL |
|||||||||||||||||||||||||||||||||||||||
| 7 | グランドリング | STAINLESS STEEL | |||||||||||||||||||||||||||||||||||||||
| 8 | パッキン | REINFORCED PTFE | |||||||||||||||||||||||||||||||||||||||
| 9 | ガスケット | PTFE | |||||||||||||||||||||||||||||||||||||||
| 10 | コニカルスプリング | STAINLESS STEEL | |||||||||||||||||||||||||||||||||||||||
| 11 | スリーブ | BRASS（40A・50A：ALUMINUM） | |||||||||||||||||||||||||||||||||||||||
| 12 | スプリング | STAINLESS STEEL | |||||||||||||||||||||||||||||||||||||||
| 13 | スプリング押え | BRASS | |||||||||||||||||||||||||||||||||||||||
※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。
製品寸法及び図面
※左右にスワイプしてご覧ください
※アイコンの上で右クリックして「対象をファイルに保存」で保存できます
| 製品名 | 接続ネジ | 口径(mm) | 面間(mm) | DXFダウンロード | pdfダウンロード | ||||||||||||||||||||||||||||||||||||
| TSS-160-08Rc | Rc1/4 | 10 | 50 |
|
|
||||||||||||||||||||||||||||||||||||
| TSS-160-10Rc | Rc3/8 | 10 | 50 |
|
|
||||||||||||||||||||||||||||||||||||
| TSS-160-15Rc | Rc1/2 | 13 | 65 |
|
|
||||||||||||||||||||||||||||||||||||
| TSS-160-20Rc | Rc3/4 | 19 | 70 |
|
|
||||||||||||||||||||||||||||||||||||
| TSS-160-25Rc | Rc1 | 25 | 88 |
|
|
||||||||||||||||||||||||||||||||||||
| TSS-160-32Rc | Rc1・1/4 | 32 | 100 |
|
|
||||||||||||||||||||||||||||||||||||
| TSS-160-40Rc | Rc1・1/2 | 38 | 110 | - | - | ||||||||||||||||||||||||||||||||||||
| TSS-160-50Rc | Rc2 | 51 | 132 | - | - |
