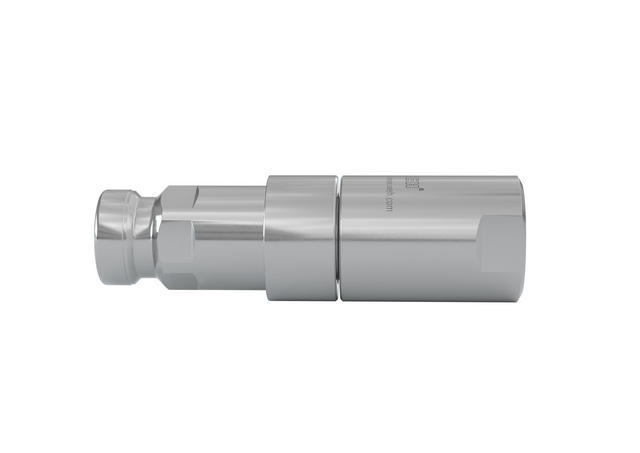

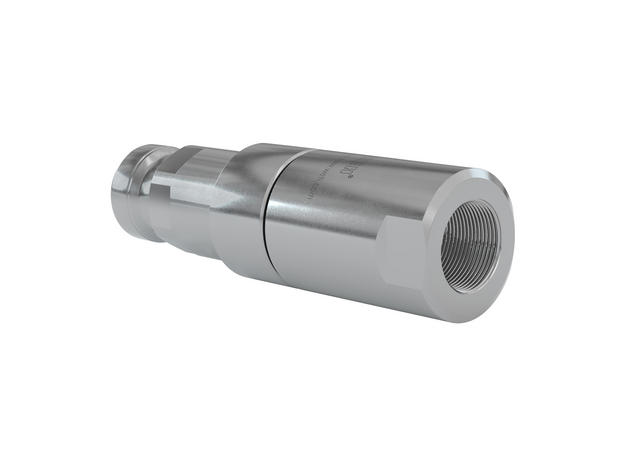

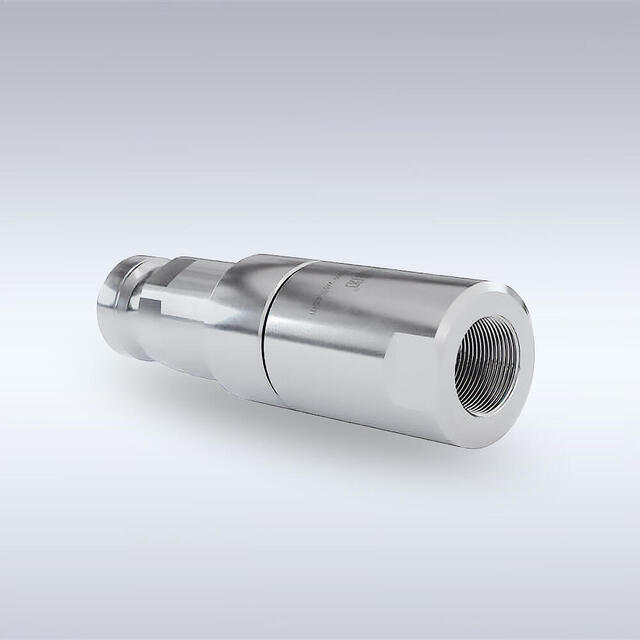

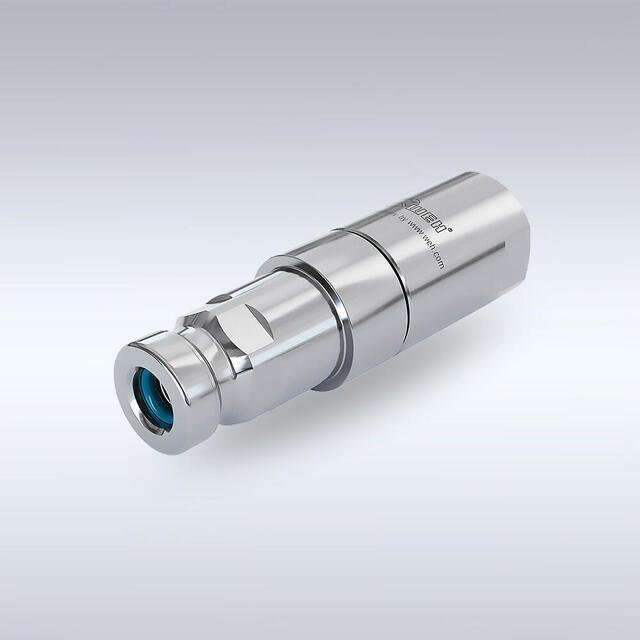

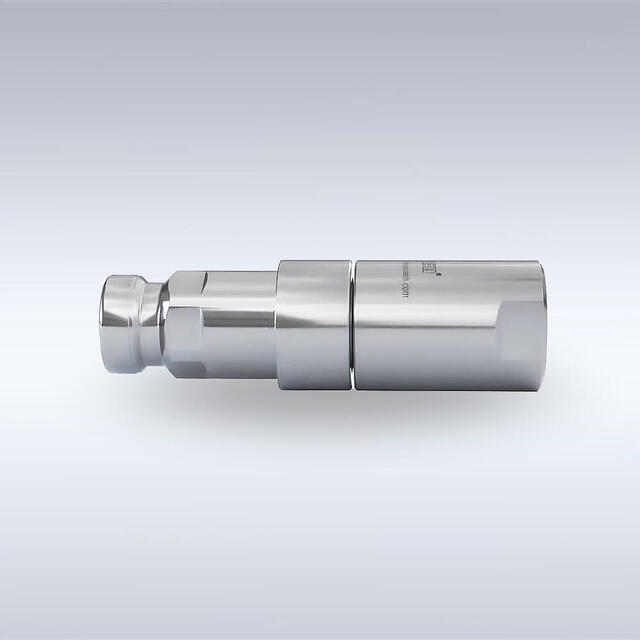

WEH社製 レセプタクル TN1 H2 70MPa（C1-144178）
70MPa・高圧水素用レセプタクル
70MPa・日本法規対応のWEH社製・高圧水素用レセプタクル。設計圧力を87.5MPaとしたインレットの設計は、SAE 規格に基づいており、試験設備用レセプタクルとして、各社様にご利用いただいている製品です。
製造元WEH社が、出荷前に全数、第三者機関（TUV）立会いによる気密/耐圧試験を実施。また、耐圧部品の肉厚の実測も測定しており、それらの検査結果を同梱の上、弊社工場から出荷いたしますので、高圧ガス保安法一般則に基づく高圧ガス設備の一部としてご使用いただけます。
【型番】
TK17H2 70MPa（C1-144178）
特長
・接続に便利な二面幅加工（インレット/配管取付け部周辺）。
・在庫品のため、注文後短納期での出荷が可能。
・SAE 規格に基づいたインレット設計。
・高圧ガス設備としての申請書類同梱の上出荷。
・異物混入を防ぐダストキャップを標準装備。
使用条件
| 流体 | 水素ガス |
|---|---|
| 設計圧力 | 87.5MPa |
| 設計温度 | -40℃～+50℃ |
| 気密試験圧力 | 87.5MPa |
| 耐圧試験圧力 | 110MPa |
| アウトレット接続 | ３／４ －１６ＵＮＦ Internal Thread |
部品仕様
| 耐圧部品 | SUH660(JIS G4311) |
|---|
製品取扱上のご注意
・本製品の気密は先端部のOリング及びバックアップリングで行っています。
・使用中に異常が発生した場合、上記の部品を交換する事により改善するケースがございます。
・本製品ご購入の際には別売りのスペアパーツ購入も重ねてご検討ください。
・ご注文前には必ず、事前に担当営業に在庫の確認をしてください。
