ワンタッチ充てん金具 WEH-C1-64002型(ヨークバルブ用) 、WEH-C1-110469型(ヨークバルブ用簡易タイプ)

ワンタッチで着脱できる医療用ヨークバルブ充てん金具

ワンタッチ充てん金具 WEH-C1-64002型(ヨークバルブ用) 、WEH-C1-110469型(ヨークバルブ用簡易タイプ)
  • ワンタッチ充てん金具 WEH-C1-64002型(ヨークバルブ用) 、WEH-C1-110469型(ヨークバルブ用簡易タイプ)
  • ワンタッチ充てん金具 WEH-C1-64002型(ヨークバルブ用) 、WEH-C1-110469型(ヨークバルブ用簡易タイプ)

簡単・ワンタッチで接続可能! 充てん効率を格段に向上させる、ヨークバルブ専用の充てん金具です。



■ヨークバルブ用(WEH-C1-64002)

充てん金具のピンをバルブに差し込んだ状態で、O-リング部を充てん効率を格段に向上させる、簡単・ワンタッチ接続のWEH社製ヨークバルブ専用充てん金具。充てん金具のレバーを90°下げるだけで、装着が完了します。



安全性を重視したロック機構付きのWEH-C1-64002型と、操作性を重視しコストパフォーマンスに優れたWEH-C1-110469型をご用意しました。

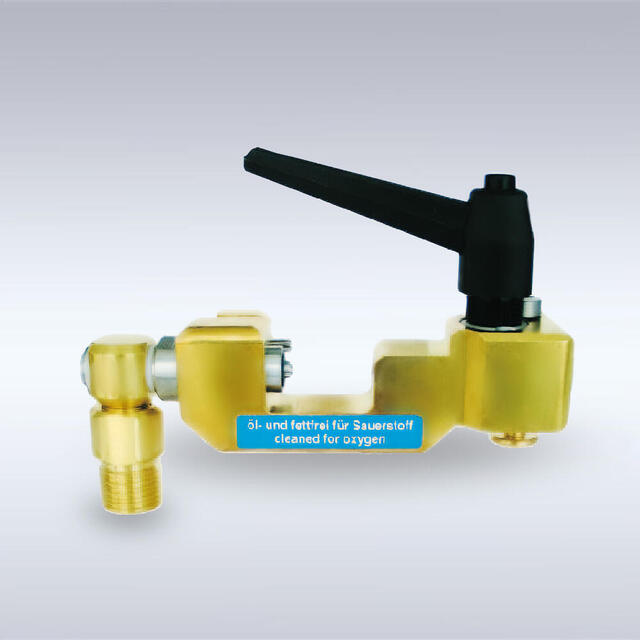

■WEH-C1-64002(ヨークバルブ用)

充てん金具のピンをバルブに差し込んだ状態で、Oリング部をバルブの充てん口にまっすぐ押し込み、レバーを時計回りに回すだけで接続完了です。ロック機構付で、ハンドルを回転させると自動的にハンドルがロックされます。



■WEH-C1-110469(ヨークバルブ用簡易タイプ)

操作性を重視した簡易版もラインナップ。レバーを90°下げるだけで、接続が完了します。

バルブの充てん口にまっすぐ押し込み、ワンタッチのハンドルを時計回りに回すだけで接続完了です。

ロック機構付のため、ハンドルを回転させると自動的にハンドルがロックされます。

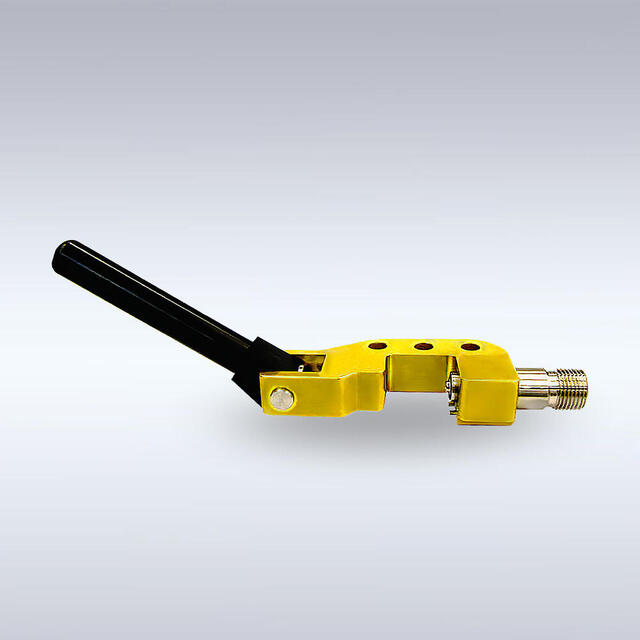

■ヨークバルブ用簡易タイプ(WEH-C1-110469)

操作性を重視した簡易版もラインナップ。棒状のレバーを90°下げれば、接続が完了します。



【型番】

WEH-C1-64002型(ヨークバルブ用) 、WEH-C1-110469型(ヨークバルブ用簡易タイプ)



【スペック】

設計圧力:22Mpa



特長

・簡単接続:レバーを回転(WEH-C1-64002型) または90°下げる(WEH-C1-110469型)だけで、簡単・確実に接続可能。

・安全設計:安全性を重視したロック機構付(WEH-C1-64002型)。

・生産性向上:従来必要だった充てん治具の手動による締付け・取外しが不要となり、作業時間を短縮、ヒューマンエラーや作業負担を大幅軽減。

製品仕様



製品名 WEH-C1-110469 WEH-C1-64002
設計圧力 22MPa 22MPa
気密試験圧力 22MPa 22MPa
使用ガス 酸素 酸素
接続ネジ W22-14オス W22-14オス
ハンドル部 カム式レバー 回転操作レバー
バルブシール部 低温気密配慮 低温気密配慮



製品取扱上のご注意

・ヨーク用ワンタッチ充てん金具はヨークバルブ専用となっております。他のバルブに使用する事は出来ません。

・装着方法は取扱説明書に記載しているとおりの手順、方法を順守してお使いください。
