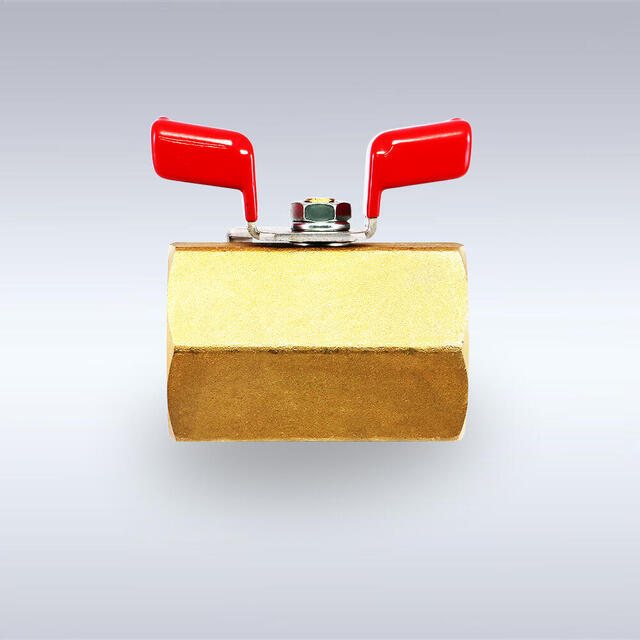

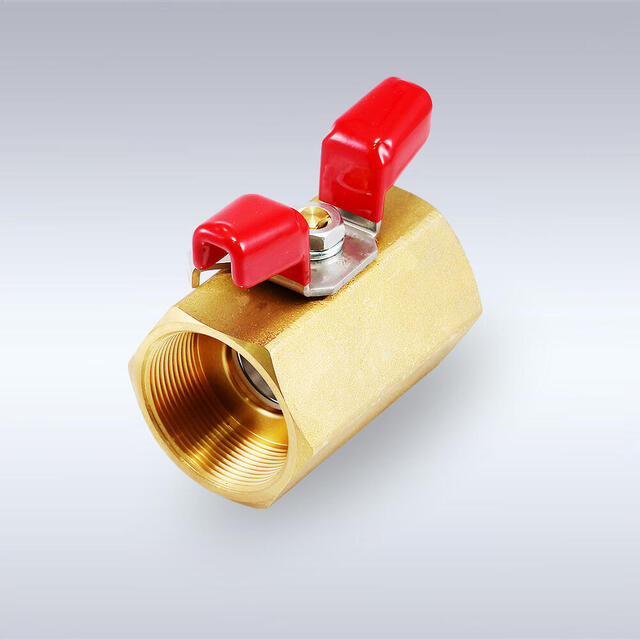

BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)

さらなるコンパクト化を追求した、黄銅製スタンダードモデル

BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)
  • BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)
  • BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)
  • BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)
  • BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)
  • BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)
  • BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)
  • BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)
  • BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)
  • BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)
  • BBS-77/220/611型 蝶ハンドル型 黄銅製ボールバルブ(08A~50A)

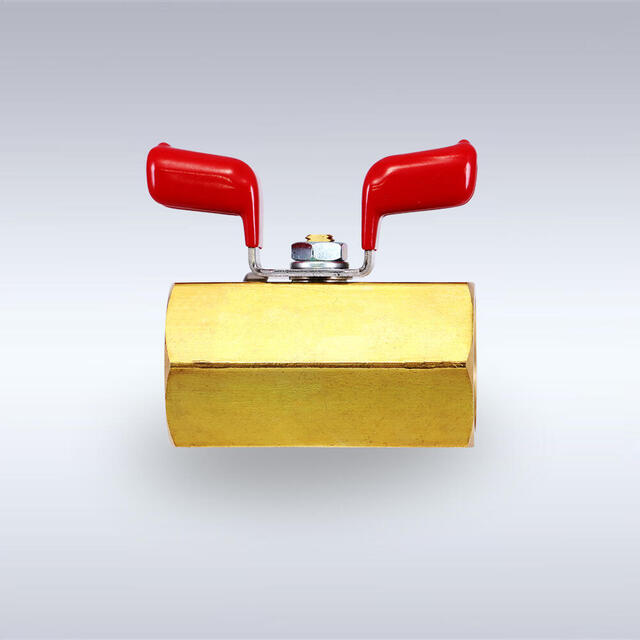

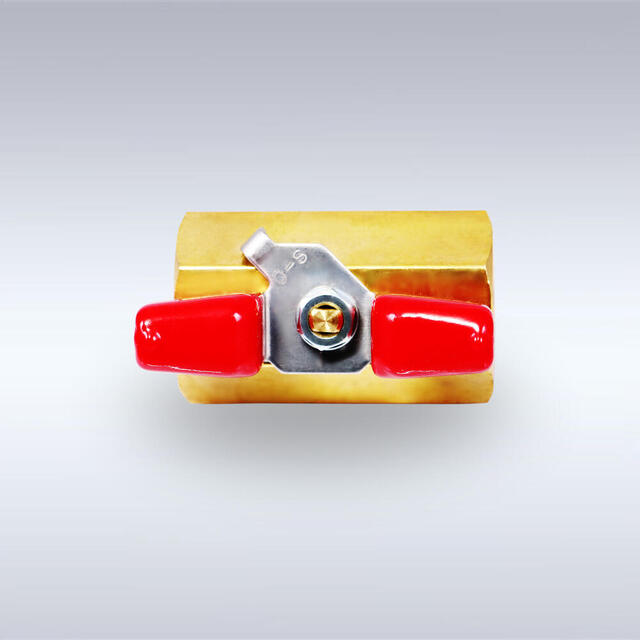

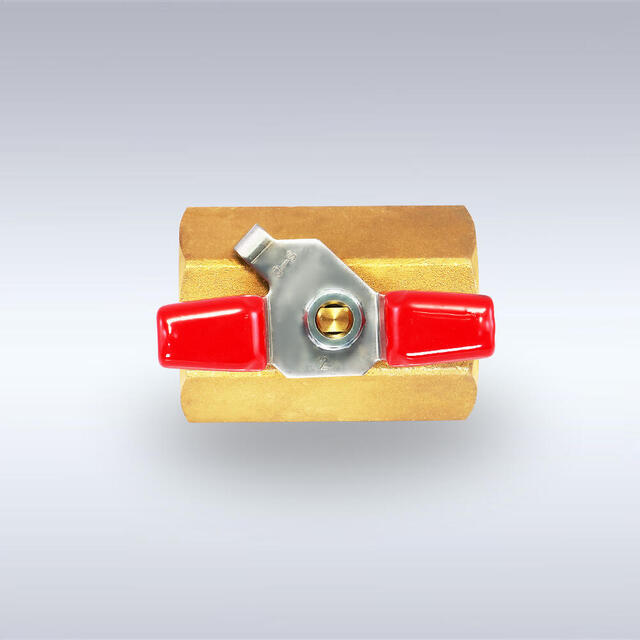

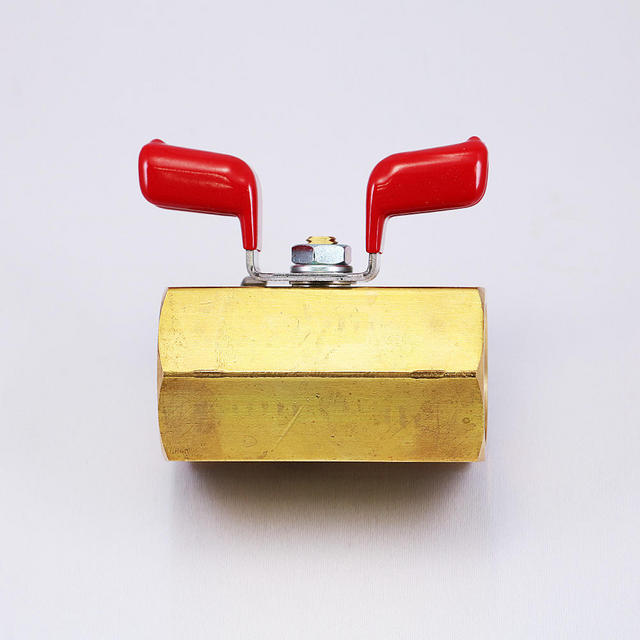

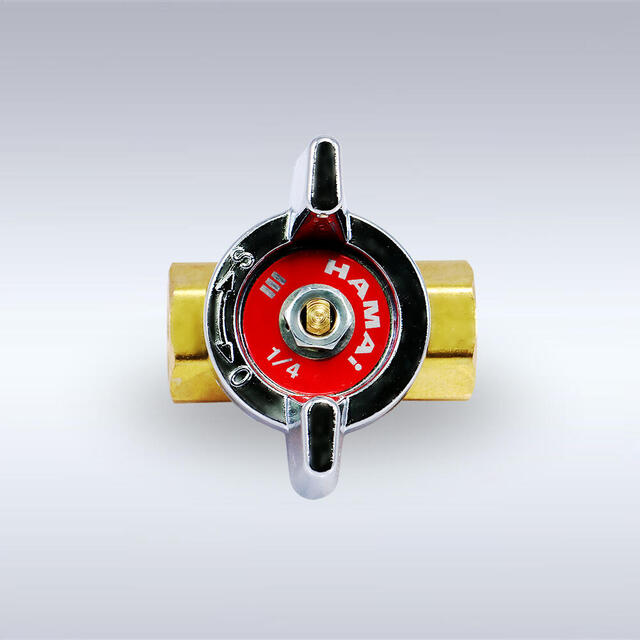

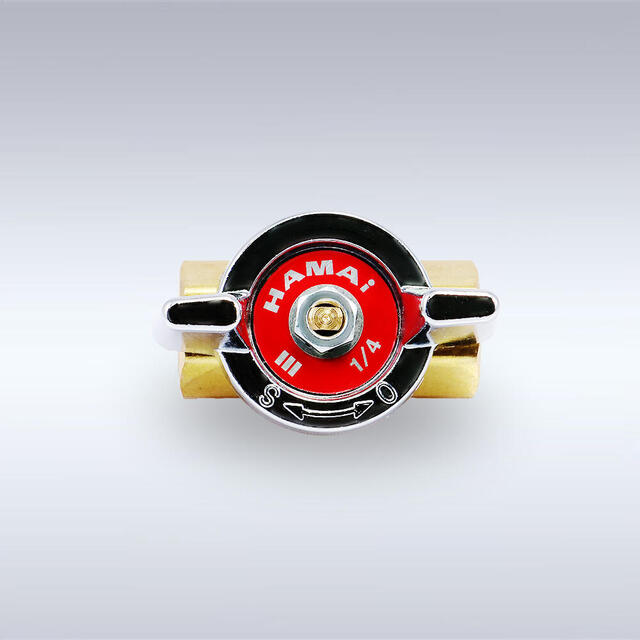

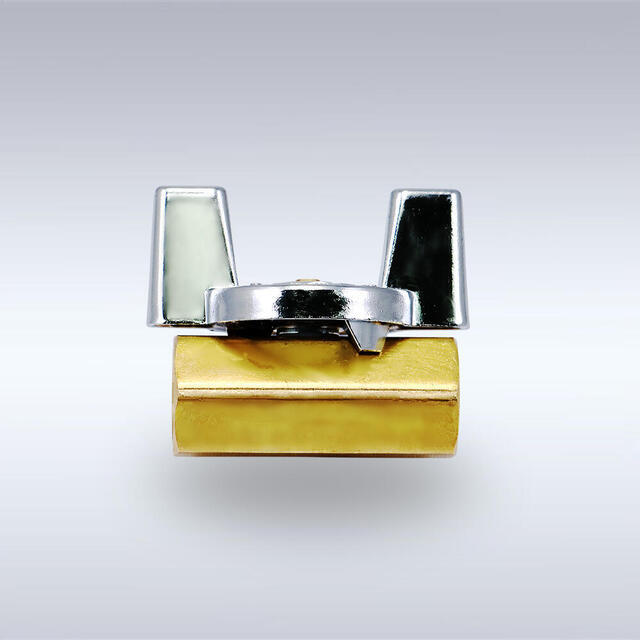

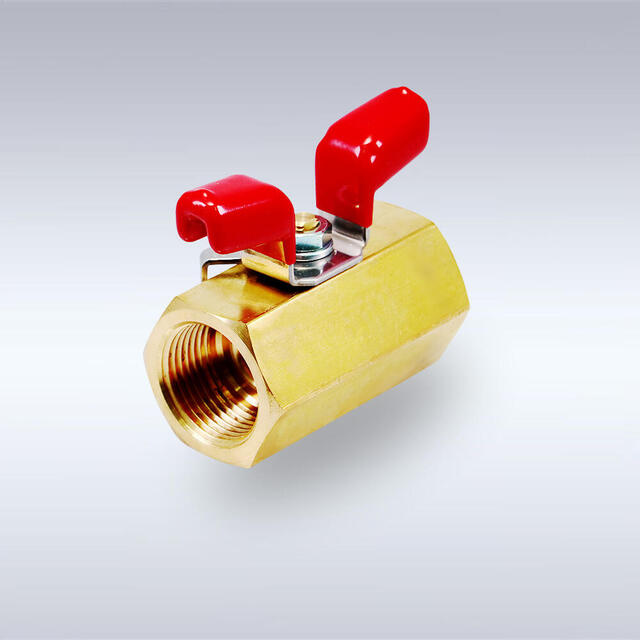

コンパクトな蝶ハンドル/ウイングハンドルを採用。狭所での配管に最適な、ハマイの代表的黄銅製ボールバルブです。ワンピース(一体型)構造の高靱性鍛造ボディを採用し、漏れを最小限に抑制しています。



また、主要部品に黄銅鍛造材を使用。鋳造製品に比べて、配管時にねじ込み部が割れるなどのリスクを軽減しました。



作業性に優れた六角形のボディ。各種装置・工場設備用配管などはもちろん、蝶ハンドル/ウイングハンドルの採用により、非常に狭いスペースでの配管や小型装置への組込みにも対応可能です。



なお、本製品をベースとしたオーダーメイド(仕様変更)も、多数の実績があります。

オーダーメイドをお考えの方は、こちらをご参照ください。



【型番】

BBS-77型・BBS-220型・BBS-611型



【スペック】

呼び径:BBS-77型(08A~15A)、BBS-220型(20A・25A)、BBS-611型(32A~50A)

最高使用圧力:1.96MPa

使用温度範囲:-10℃~+120℃(不凍)

流体:水、油、ガス他



特長

・狭所配管に適した、コンパクトな蝶ハンドル/ウイングハンドルを採用。

・熱間鍛造による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。

・遊動ボール弁構造を採用

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

・ハマイ規格の各グレードに対応した、禁油仕様もラインナップ(BBS-322/323/625型)。

使用条件

最高使用圧力 1.96MPa
使用温度範囲 -10℃~+120℃(不凍)
使用流体 水、油、ガス(※)他
Cv値(08A) 1.4
Cv値(10A) 3.5
Cv値(15A) 5.0
Cv値(20A) 10.1
Cv値(25A) 17.5
Cv値(32A) 26.5
Cv値(40A) 35.3
Cv値(50A) 64.7

※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。

※使用温度・圧力の詳細につきましてはPTレーティング表をご確認ください。

※低温での使用時は、バルブの構造上エンドキャップ側を入り口としてください(サイズ08A・10A)。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

部品仕様

※左右にスワイプしてご覧ください

  部品名 材質
1 ボディ C3771
2 エンドキャップ C3604
3 ボール C3604(クロムメッキ)
4 シート PTFE
5 ステム C3604(08AはC4641)
6 ハンドル(~15A) ZDC2(クロムメッキ)
6 ハンドル(20A~) SUS430(ビニールコーティング)
7 グランドワッシャー SPCC(クロメート処理)
8 パッキン PTFE(グラスファイバー入り)
9 パッキン PTFE(グラスファイバー入り)
10 コニカルスプリング SUS304
11 スプリングワッシャー SWRH(クロメート処理)
12 ナット SWCH(クロメート処理)

※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください

※アイコンの上で右クリックして「対象をファイルに保存」で保存できます

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
BBS-77-08Rc Rc1/4 5 40
BBS-77-10Rc Rc3/8 7.5 44.5
BBS-77-15Rc Rc1/2 9 54.5
BBS-220-20Rc Rc3/4 12.5 61
BBS-220-25Rc Rc1 16 75
BBS-611-32Rc Rc1・1/4 21 80
BBS-611-40Rc Rc1・1/2 24 84
BBS-611-50Rc Rc2 32 102
