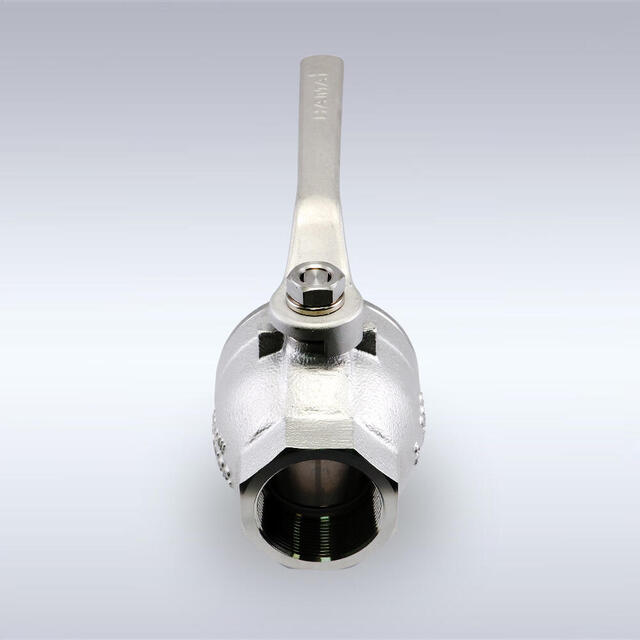

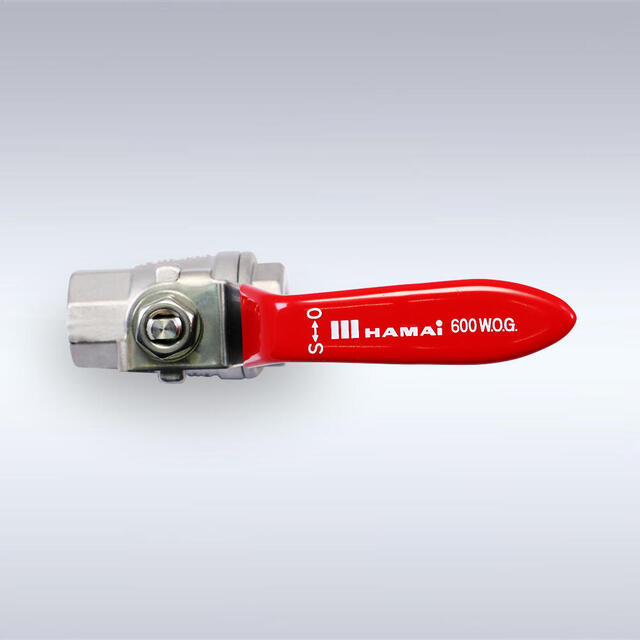

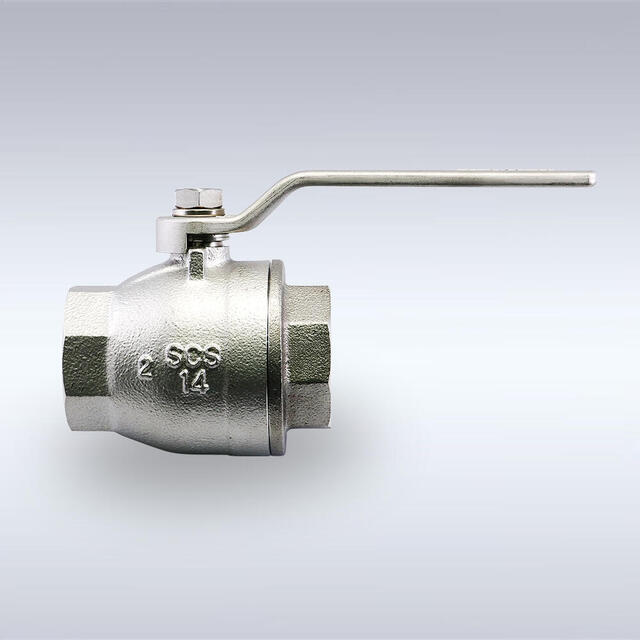

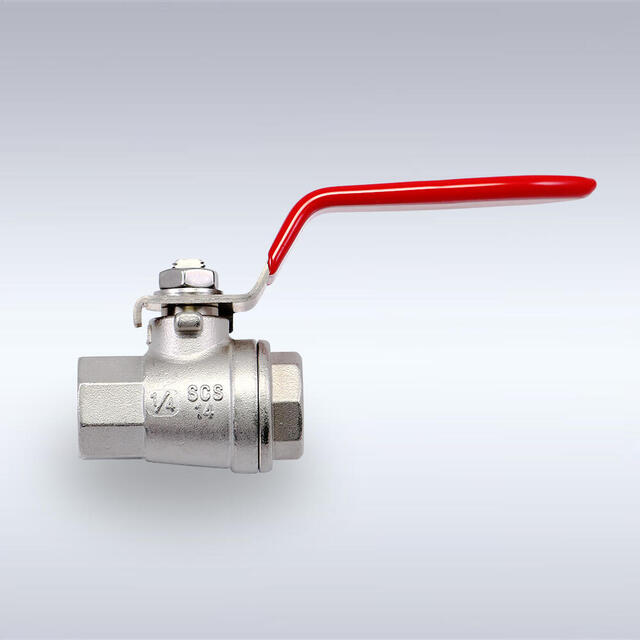

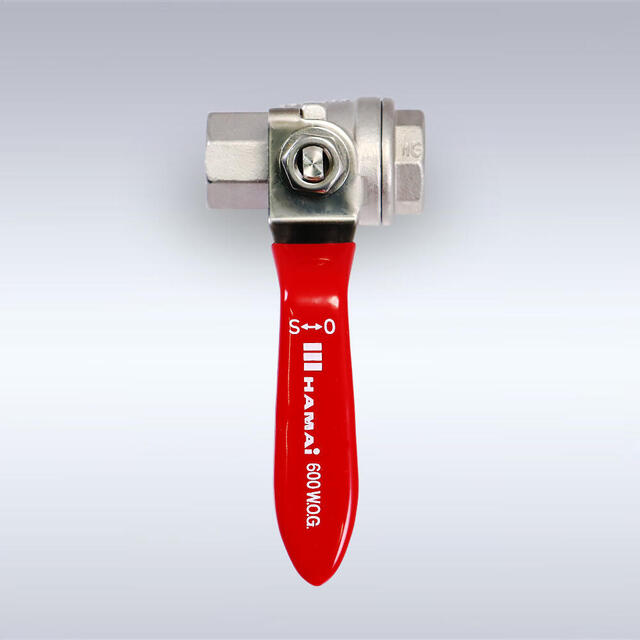

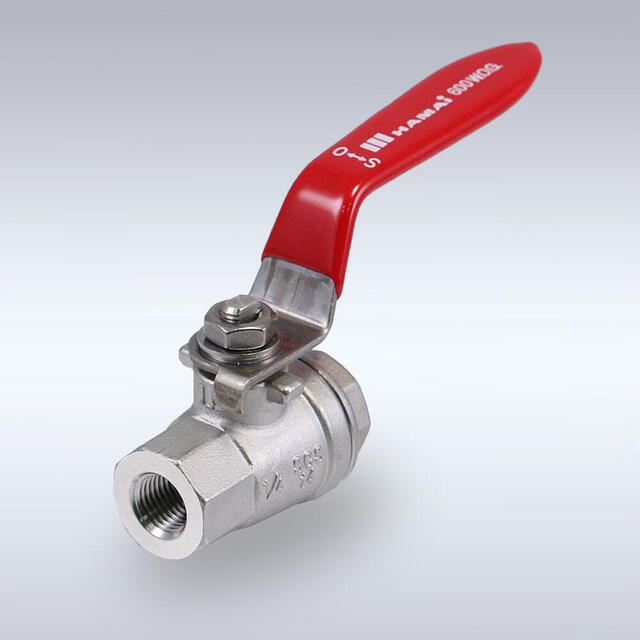

TSS-30型 PCW禁油仕様 フルボア相当 ステンレス製ボールバルブ(10A~50A)

大流量を確保したフルボア相当のPCW禁油仕様モデル

TSS-30型 PCW禁油仕様 フルボア相当 ステンレス製ボールバルブ(10A~50A)
  • TSS-30型 PCW禁油仕様 フルボア相当 ステンレス製ボールバルブ(10A~50A)
  • TSS-30型 PCW禁油仕様 フルボア相当 ステンレス製ボールバルブ(10A~50A)
  • TSS-30型 PCW禁油仕様 フルボア相当 ステンレス製ボールバルブ(10A~50A)
  • TSS-30型 PCW禁油仕様 フルボア相当 ステンレス製ボールバルブ(10A~50A)
  • TSS-30型 PCW禁油仕様 フルボア相当 ステンレス製ボールバルブ(10A~50A)
  • TSS-30型 PCW禁油仕様 フルボア相当 ステンレス製ボールバルブ(10A~50A)
  • TSS-30型 PCW禁油仕様 フルボア相当 ステンレス製ボールバルブ(10A~50A)

大流量・フルボア相当のステンレス製ボールバルブTSS-01型を元に製造された、PCW禁油処理モデル。炭化水素系洗浄機で部品ごとに脱脂洗浄を行い、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。(禁油洗浄・組立仕様については、こちらをご参照ください



水処理・食品関連設備など、油分管理が必要な分野での使用に最適です。



また、接続配管内径とバルブのボア径がほぼ同一のため、全開時の流体抵抗が小さく、圧力損失も最小限に抑制しています。汎用性の高い仕様で、幅広い用途において使用可能です。



なお、本製品をベースとしたオーダーメイド(仕様変更)も可能です。

オーダーメイドをお考えの方は、こちらをご参照ください。



【型番】

TSS-30型



【スペック】

呼び径:10A~50A

最高使用圧力:3.92MPa

使用温度範囲:-20℃~+160℃(不凍)

流体:水、油、ガス他



特長

・TSS-01型がベースのPCW禁油仕様モデル(洗浄・組立仕様については、「禁油ボールバルブの洗浄仕様について」をご確認ください)。

・流体抵抗や圧力損失が少なく、大流量を確保できるフルボア相当仕様。

・操作性に優れたレバーハンドルを採用。

・ボディなど主要部品に耐食性・耐熱性に優れるステンレス材(SCS14)を使用。

・遊動ボール弁構造を採用。

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

使用条件

最高使用圧力 3.92MPa
使用温度範囲 -20℃~+160℃(不凍)
使用流体 水、油、ガス(※)他
Cv値(10A) 7.8
Cv値(15A) 14.4
Cv値(20A) 29.4
Cv値(25A) 71.8
Cv値(32A) 110.5
Cv値(40A) 177.2
Cv値(50A) 317.8

※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

部品仕様

※左右にスワイプしてご覧ください

  部品名 材質
1 ボディ SCS14
2 エンドキャップ SCS14
3 ボール SUS316
4 シート PTFE
5 ステム SUS316
6 ハンドル(8A~32A) SUS430(ビニールコーティング)
6 ハンドル(40A・50A) SCS13(ビニールコーティング無し)
8 パッキン PTFE(グラスファイバー入り)
9 ガスケット PTFE
10 ナット SUS304
11 コニカルスプリング(8A~32A) SUS304
11 スプリングワッシャー(40A・50A) SUS304

※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
TSS-30-08Rc Rc1/4 10 50
TSS-30-10Rc Rc3/8 10 50
TSS-30-15Rc Rc1/2 13 65
TSS-30-20Rc Rc3/4 19 70
TSS-30-25Rc Rc1 25 88
TSS-30-32Rc Rc1・1/4 32 100
TSS-30-40Rc Rc1・1/2 38 110
TSS-30-50Rc Rc2 51 132
