FST-12型 RoHS2.0対応 フルボア相当 つまみハンドル型 ステンレス製ボールバルブ(08A~25A)

コンパクトさを追求した、フルボア相当のRoHS対応エコノミーモデル

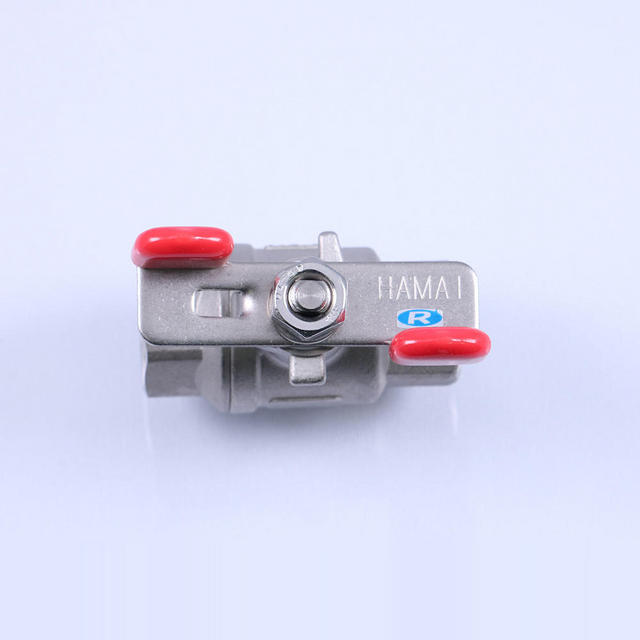

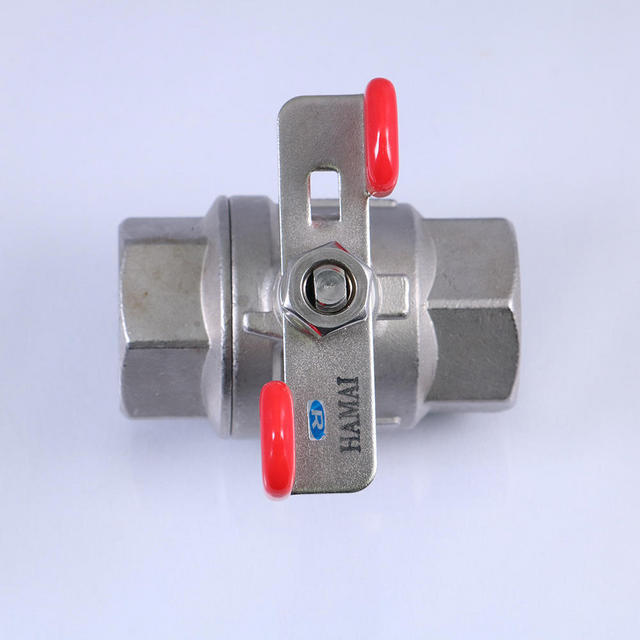

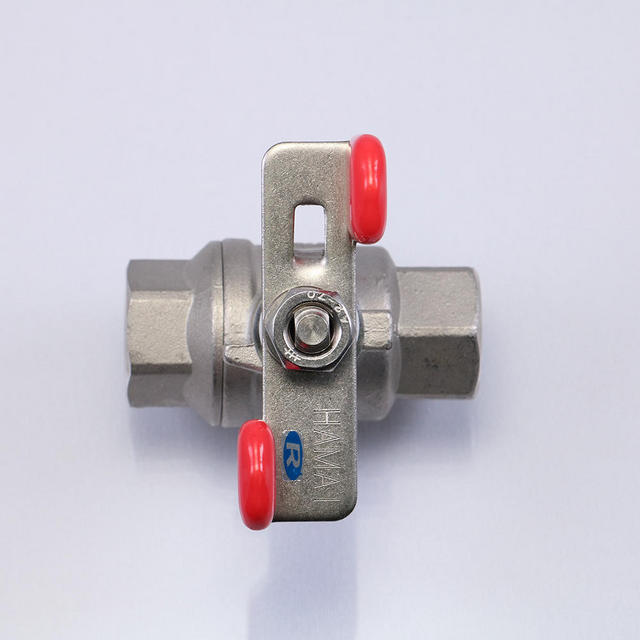

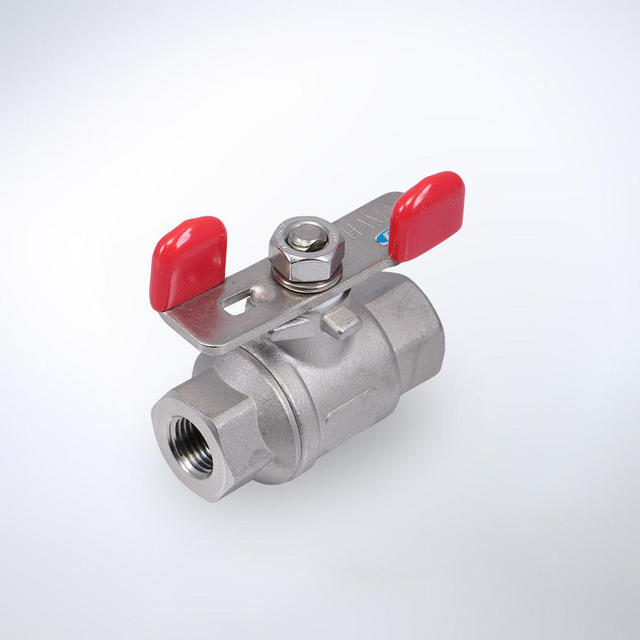

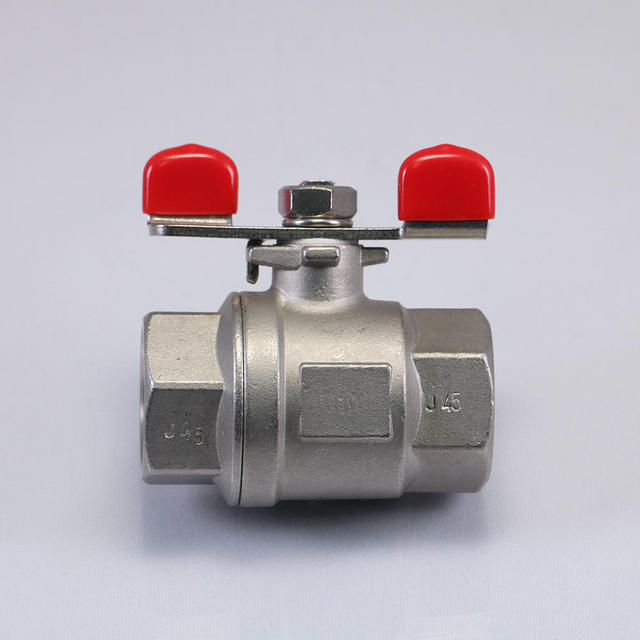

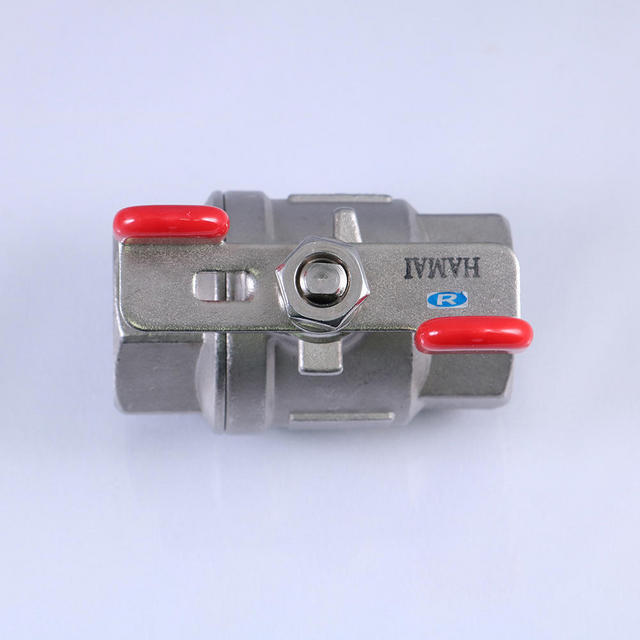

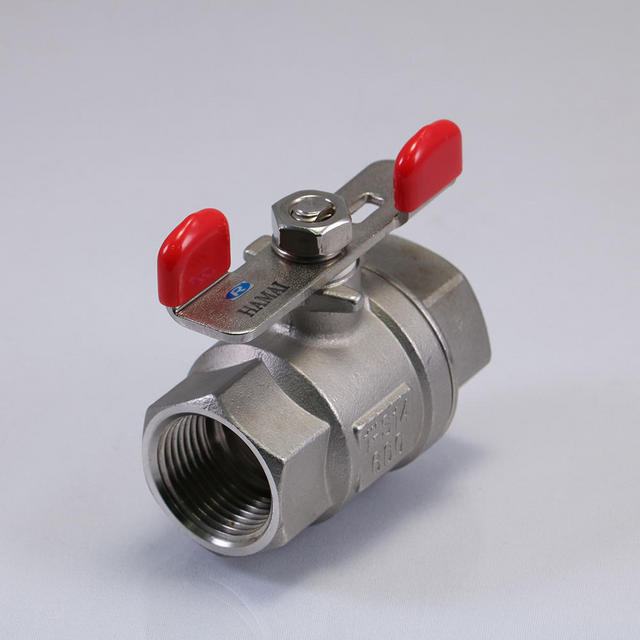

FST-12型 RoHS2.0対応 フルボア相当 つまみハンドル型 ステンレス製ボールバルブ(08A~25A)
  • FST-12型 RoHS2.0対応 フルボア相当 つまみハンドル型 ステンレス製ボールバルブ(08A~25A)
  • FST-12型 RoHS2.0対応 フルボア相当 つまみハンドル型 ステンレス製ボールバルブ(08A~25A)
  • FST-12型 RoHS2.0対応 フルボア相当 つまみハンドル型 ステンレス製ボールバルブ(08A~25A)
  • FST-12型 RoHS2.0対応 フルボア相当 つまみハンドル型 ステンレス製ボールバルブ(08A~25A)
  • FST-12型 RoHS2.0対応 フルボア相当 つまみハンドル型 ステンレス製ボールバルブ(08A~25A)
  • FST-12型 RoHS2.0対応 フルボア相当 つまみハンドル型 ステンレス製ボールバルブ(08A~25A)
  • FST-12型 RoHS2.0対応 フルボア相当 つまみハンドル型 ステンレス製ボールバルブ(08A~25A)

コンパクトなつまみハンドルを採用。フルボア相当のエコノミーモデルFST-02型をベースとして製造された、RoHS指令(10物質)対応モデルです。SUS316と同等の性質を持つSCS14Aを採用し、さまざまな流体に対応可能。大流量を確保しながら、経済性との両立を図っています。



耐食性に優れたステンレス鋼(SCS14A)を使用し、さまざまな流体に対応可能です。



精度に優れたロストワックス成型のステンレス材を採用。同系統のSCS13に比べて耐食性にも優れ、各種装置・工場設備用配管などはもちろん、つまみハンドルの採用により、非常に狭いスペースでの配管や小型装置への組込みにも対応可能です。



【型番】

FST-12型



【スペック】

呼び径:08A~50A

最高使用圧力:3.92MPa

使用温度範囲:-10℃~+150℃(不凍)

流体:水、油、ガス他



特長

・FST-02型がベースのRoHS指令(10物質)対応モデル。

・設計・製造の簡素化により、機能と経済性のベストバランスを追求。

・狭所配管に適した、コンパクトなつまみハンドルを採用。

・流体抵抗・圧力損失が小さいフルボア相当タイプ。

・ボディなど主要部品に耐食性・耐熱性に優れるステンレス材(SCS14A)を使用。

・遊動ボール弁構造を採用

(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります)

・シートは、耐食性・耐久性に優れたPTFEを使用。

・Oリングの材質にフッ素ゴムを採用することで、幅広い条件下での使用を実現。

・ステムをボディ内側から組み込んだ、飛び出し防止構造。

・内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

・ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

使用条件

最高使用圧力 3.92MPa
使用温度範囲 -10℃~+150℃(不凍)
使用流体 水、油、ガス(※)他
Cv値(08A) 12.9
Cv値(10A) 14.4
Cv値(15A) 26.8
Cv値(20A) 35.6
Cv値(25A) 62.6

※可燃性・毒性・特殊・高圧ガス等危険流体をご使用の際にはご相談ください。

※バルブ内部に残留した液体の気化、水が凍結した場合や膨張による異常昇圧が考えられる場合には、当社にご相談ください。

部品仕様

※左右にスワイプしてご覧ください

  部品名 材質
1 ボディ SCS14A
2 エンドキャップ SCS14A
3 ボール SCS14A
4 シート PTFE(グラスファイバー入り)
5 ステム SUS316
6 ハンドル SUS304(ビニールコーティング)
6 パッキン PTFE(グラスファイバー入り)
8 パッキン PTFE(グラスファイバー入り)
9 ガスケット PTFE
10 Oリング FPM
11 スプリングワッシャー ステンレス
11 ナット ステンレス

※製品改良の為、使用材料・寸法・外観は予告なく変更を行うことがございますので、あらかじめご了承ください。

製品寸法及び図面

※左右にスワイプしてご覧ください

製品名 接続ネジ 口径(mm) 面間(mm) DXFダウンロード pdfダウンロード
FST-12-08Rc Rc1/4 11 58
FST-12-10Rc Rc3/8 12.5 58
FST-12-15Rc Rc1/2 15 61
FST-12-20Rc Rc3/4 20 70.5
FST-12-25Rc Rc1 25 82
